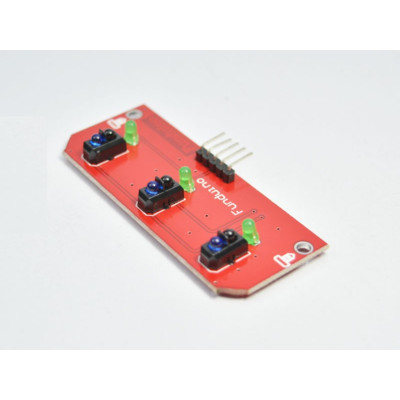

Modul Urmarire Linie, 3 Canale, TCRT5000, 5V

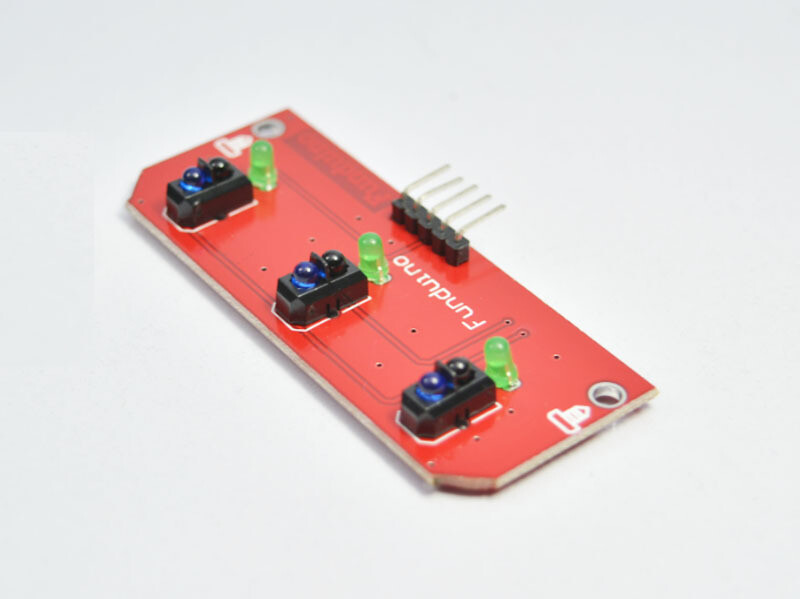

Modul cu 3 senzori IR TCRT5000 pentru detectarea liniei negre pe fundal deschis, ideal la roboti urmaritori de linie si proiecte Arduino. Ofera 3 iesiri digitale separate L, C, R pentru pozitionare stanga centru dreapta si corectii rapide de directie. Functioneaza la 5V, are comparatoare integrate pentru semnal stabil si LED-uri de stare pentru verificare rapida.
Expediere estimata: joi 27 august
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
Produsele sunt expediate din stoc propriu
Primesti puncte la fiecare comanda, in valoare de 5%
Modulul cu 3 senzori TCRT5000, destinat detectarii unei linii negre pe fundal deschis, compatibil Arduino, si folosit frecvent la roboti urmaritori de linie.
Fiecare senzor functioneaza pe principiul reflexiei infrarosii, astfel incat suprafetele deschise reflecta diferit fata de cele inchise, iar robotul poate determina pozitia liniei in timp real.
Modulul ofera 3 iesiri separate, notate L, C si R, pentru stanga, centru si dreapta, ceea ce permite corectii rapide de directie si integrare usoara cu Arduino sau alte microcontrolere. Iesirile sunt digitale (senzorii sunt analogici dar modulul integreaza un comparator pentru transformarea iesirii in semnal digital 0 si 1).
Senzorul TCRT5000 are o distanta optica de detectie aproximativ 1 mm, ce variaza in functie de reglaj, suprafata si lumina ambientala. Din acest motiv senzorii trebuie amplasati foarte aproape de suprafat de detectie pentru a reduce efectele luminii ambientale.
Modulul integreaza LED-uri de stare care confirma vizual detectarea liniei, fiind utile pentru depanare si verificarea rapida a functionarii.
Specificatii:
Tensiune alimentare: 5V
Tip: modul senzor urmarire linie
Numar senzori: 3
Model senzor: TCRT5000
Tip detectie: infrarosu reflectiv
Detectie: linie neagra
Output: 3 canale
Iesire: Digital
Distanta optica senzor TCRT5000: 0.2 mm - 15 mm
Distanta de varf TCRT5000: aprox. 2.5 mm
Distanta practica pe module line tracking: aprox. 1 mm - 2 mm, in functie de reglaj si suprafata
Pinout:
| Pin | Descriere |
|---|---|
| VCC | Alimentare modul, de regula 5V |
| GND | Masa |
| L | Iesire senzor stanga |
| C | Iesire senzor centru |
| R | Iesire senzor dreapta |
Utilizare:
Modulul se conecteaza la 5V si GND, iar iesirile L, C si R se leaga la pini digitali ai microcontrolerului.
In functionare, fiecare senzor citeste separat suprafata de sub el, iar controllerul decide daca robotul merge inainte, vireaza la stanga sau la dreapta. Pentru rezultate bune, senzorii trebuie montati aproape de sol, de regula la 1-2 milimetri de suprafata, iar traseul trebuie sa aiba contrast clar. Distanta reala de detectie depinde de culoarea materialului si de lumina ambientala.
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Acest produs este destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie, cercetare si aplicatii tehnice similare. Produsul trebuie utilizat doar conform specificatiilor tehnice mentionate in pagina produsului si/sau in documentatia disponibila.
Utilizarea incorecta, depasirea valorilor maxime admise de tensiune, curent, temperatura sau conectarea gresita pot duce la defectarea produsului, deteriorarea altor echipamente sau la riscuri de siguranta.
Produsul nu este jucarie si nu este destinat copiilor. Montajul, testarea si utilizarea trebuie realizate de persoane cu cunostinte minime in domeniul electric/electronic. Se recomanda utilizarea produsului in montaje protejate, carcase adecvate sau sisteme care respecta normele de siguranta aplicabile.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
TEST CODE:
const int leftSensor = 2;
const int centerSensor = 3;
const int rightSensor = 4;
void setup() {
pinMode(leftSensor, INPUT);
pinMode(centerSensor, INPUT);
pinMode(rightSensor, INPUT);
Serial.begin(9600);
}
void loop() {
int leftState = digitalRead(leftSensor);
int centerState = digitalRead(centerSensor);
int rightState = digitalRead(rightSensor);
Serial.print("L: ");
Serial.print(leftState);
Serial.print(" C: ");
Serial.print(centerState);
Serial.print(" R: ");
Serial.println(rightState);
if (centerState == LOW && leftState == HIGH && rightState == HIGH) {
Serial.println("Move forward");
} else if (leftState == LOW) {
Serial.println("Turn left");
} else if (rightState == LOW) {
Serial.println("Turn right");
} else {
Serial.println("Line lost or stop");
}
delay(100);
}
LINE FOLLOWER CODE, H BRIDGE:
// 3-channel line follower with H-bridge driver
// Assumption: sensor output is LOW when black line is detected
const int sensorLeft = 2;
const int sensorCenter = 3;
const int sensorRight = 4;
// Motor driver pins
const int ENA = 5;
const int IN1 = 6;
const int IN2 = 7;
const int IN3 = 8;
const int IN4 = 9;
const int ENB = 10;
// Speed values
const int baseSpeed = 150;
const int turnSpeed = 130;
void setup() {
pinMode(sensorLeft, INPUT);
pinMode(sensorCenter, INPUT);
pinMode(sensorRight, INPUT);
pinMode(ENA, OUTPUT);
pinMode(IN1, OUTPUT);
pinMode(IN2, OUTPUT);
pinMode(IN3, OUTPUT);
pinMode(IN4, OUTPUT);
pinMode(ENB, OUTPUT);
stopMotors();
}
void loop() {
int L = digitalRead(sensorLeft);
int C = digitalRead(sensorCenter);
int R = digitalRead(sensorRight);
// LOW = black line detected
if (C == LOW && L == HIGH && R == HIGH) {
moveForward(baseSpeed, baseSpeed);
}
else if (L == LOW && C == HIGH) {
turnLeft(turnSpeed, baseSpeed);
}
else if (R == LOW && C == HIGH) {
turnRight(baseSpeed, turnSpeed);
}
else if (L == LOW && C == LOW && R == HIGH) {
turnLeft(100, baseSpeed);
}
else if (R == LOW && C == LOW && L == HIGH) {
turnRight(baseSpeed, 100);
}
else if (L == LOW && C == LOW && R == LOW) {
moveForward(baseSpeed, baseSpeed);
}
else {
stopMotors();
}
delay(10);
}
void moveForward(int leftSpeed, int rightSpeed) {
digitalWrite(IN1, HIGH);
digitalWrite(IN2, LOW);
digitalWrite(IN3, HIGH);
digitalWrite(IN4, LOW);
analogWrite(ENA, leftSpeed);
analogWrite(ENB, rightSpeed);
}
void turnLeft(int leftSpeed, int rightSpeed) {
digitalWrite(IN1, LOW);
digitalWrite(IN2, LOW);
digitalWrite(IN3, HIGH);
digitalWrite(IN4, LOW);
analogWrite(ENA, leftSpeed);
analogWrite(ENB, rightSpeed);
}
void turnRight(int leftSpeed, int rightSpeed) {
digitalWrite(IN1, HIGH);
digitalWrite(IN2, LOW);
digitalWrite(IN3, LOW);
digitalWrite(IN4, LOW);
analogWrite(ENA, leftSpeed);
analogWrite(ENB, rightSpeed);
}
void stopMotors() {
digitalWrite(IN1, LOW);
digitalWrite(IN2, LOW);
digitalWrite(IN3, LOW);
digitalWrite(IN4, LOW);
analogWrite(ENA, 0);
analogWrite(ENB, 0);
}
