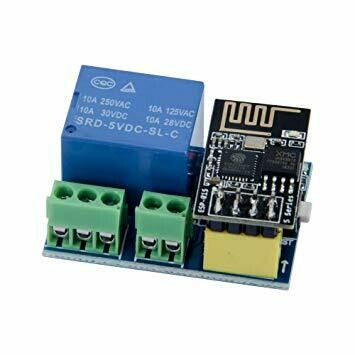

Kit releu cu ESP8266, ESP-01

Solutie compacta pentru automatizari prin WiFi si control la distanta al consumatorilor, combina un releu la 5V cu modul ESP8266 ESP-01 montat direct in soclu. Include coborator 5V-3.3V pentru alimentarea ESP, releu comandat din GPIO0 cu activare pe LOW, suport pentru moduri Station si Access Point si comunicatie UART pentru configurare si programare.

22,98 RON Cu TVA

18,99 RON Fara TVA

(5/5) din 5 total recenzii
Citeste recenziile

1-2 zile

Expediere estimata: joi 27 august

Ai gasit mai ieftin? Spune-ne! (autentifica-te pentru a trimite o solicitare)

Acest produs are o garantie de 2 ani.

LIVRARE GRATUITA
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online

EXPEDIERE RAPIDA
Produsele sunt expediate din stoc propriu

PUNCTE FIDELITATE
Primesti puncte la fiecare comanda, in valoare de 5%

Acest set combina un modul releu alimentat la 5V cu un modul WiFi ESP8266 tip ESP-01, pentru automatizari rapide prin retea. Modulul releu alimenteaza direct placa ESP-01 care se insereaza pe pinii dedicati, iar ESP8266 poate comanda releul fara alte module intermediare. Este o solutie compacta pentru control la distanta al diversilor consumatori, ideala pentru proiecte smart home, automatizari simple si prototipuri IoT.

Modulul releu alimenteaza placa esp01 care se insereaza direct pe pinii dedicati.

Permite realizarea de automatizari prin Wifi deoarece modulul ESP poate controla in mod direct releul.

Programarea placii ESP01 necesita un programator compatibil.

Instructiuni Github aici

Specificatii:

Tensiune alimentare: 5V

Tensiune alimentare ESP-01S: 3.3V

Conversie tensiune: coborator integrat de la 5V la 3.3V pentru alimentarea ESP

Pin control releu: GPIO0

Active LOW: LOW = ON, HIGH = OFF

Specificatii ESP8266 ESP-01 / ESP-01S:

Chip: ESP8266

Standard WiFi: 2.4 GHz 802.11 b/g/n

Moduri WiFi: Station, Access Point, Station + Access Point

Tensiune logica: 3.3V

Alimentare: 3.3V

Interfata comunicatie: UART serial TTL

Antena: PCB integrata pe modul

LED onboard: prezent

Utilizare:

Alimenteaza modulul la 5V conform marcajelor de pe placa.

Monteaza ESP-01 pe conectorul dedicat, cu orientare corecta.

Configureaza si programeaza ESP8266 prin UART la 3.3V, nu folosi 5V pe pini. Este necesar un programator.

Conecteaza modulul la reteaua WiFi si seteaza metoda de control, de exemplu HTTP, MQTT sau integrare cu o platforma de automatizare.

Controleaza releul din reteaua locala sau de la distanta, in functie de configuratie.

Lucreaza cu atentie la conectarea consumatorilor, iar la tensiuni de 230V foloseste izolatie, carcasa si masuri de protectie adecvate.

Programare ESP-01 cu FTDI:

Important: foloseste FTDI setat pe 3.3V, nu 5V.

Tabel conectare ESP01 la Programator:

Pin ESP8266 ESP-01 / ESP-01S	Pin FTDI Converter	Observatii
RX	TX	Legatura incrucisata.
TX	RX	Legatura incrucisata.
VCC	VCC 3.3V	Alimentare 3.3V.
CH_EN / EN	VCC 3.3V	Activare chip, tine-l pe 3.3V.
GPIO0	GND	Pune la GND doar pentru modul programare.
GND	GND	Masa comuna.

Intrare in modul de upload:

Conecteaza toate firele conform tabelului.

Asigura-te ca GPIO0 este la GND.

Alimenteaza placa din FTDI.

Apasa RESET daca modulul tau are buton, altfel scoate si pune alimentarea din nou.

Upload cod:

In Arduino IDE, alege placa Generic ESP8266 Module.

Selecteaza portul serial corect.

In cod, inlocuieste SSID si PASSWORD cu reteaua ta WiFi.

Da Upload.

Dupa upload, scoate GPIO0 de la GND, apoi reporneste modulul.

Serial Monitor si verificare:

Deschide Serial Monitor.

Seteaza viteza la 115200.

Verifica mesajele de conectare la WiFi si adresa folosita.

Montare pe modulul releu:

Opreste alimentarea.

Introdu ESP-01 / ESP-01S in soclul modulului releu, cu orientarea corecta.

Alimenteaza modulul releu la 5V.

Acceseaza URL-ul setat in cod, de exemplu https://192.168.0.178/

Cod:

Vezi sectiunea Test.

Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.

Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.

Avertismente generale de siguranta:

Acest produs este destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie, cercetare si aplicatii tehnice similare. Produsul trebuie utilizat doar conform specificatiilor tehnice mentionate in pagina produsului si/sau in documentatia disponibila.

Utilizarea incorecta, depasirea valorilor maxime admise de tensiune, curent, temperatura sau conectarea gresita pot duce la defectarea produsului, deteriorarea altor echipamente sau la riscuri de siguranta.

Produsul nu este jucarie si nu este destinat copiilor. Montajul, testarea si utilizarea trebuie realizate de persoane cu cunostinte minime in domeniul electric/electronic. Se recomanda utilizarea produsului in montaje protejate, carcase adecvate sau sisteme care respecta normele de siguranta aplicabile.

Identificare produs:

Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.

Producator / Importator / Distribuitor:

Sigmanortec S.R.L.

Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania

E-mail: [email protected]

Website: www.sigmanortec.ro

Persoana responsabila in UE:

Sigmanortec S.R.L.

Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania

E-mail: [email protected]

Recenzii (5) - Recenzii verificate

100% (5)

0% (0)

Scrie recenzie

Asa si asa

Cu esp-ul nu am avut nicio problema, dar releul ramane rar blocat si trebuie manual ciocanit sa se dezlipeasca contactele, am observat ca mentinerea releului intr-o parte parca mai rareste lipirea contactelor.

nu ma descurc

Salutare am luat si eu un modul si nu ma descurc sa il foolosesc rog ajutor

Kit ok

Placuta ESP8266 nu are inscriptionate denumirile pinilor. In rest, super bun kitul, calitate/pret f bun.

Recomand

seriozitate,profesionalizm,promptitudine.

am comandat diverse kituri si am fost foarte multumit .

Vezi mai mult

#include <ESP8266WiFi.h>


const char* ssid = "YOUR SSID";        // fill in your WiFi SSID
const char* password = "YOUR PASSWORD"; // fill in your WiFi password

#define RELAY 0 // relay connected to GPIO0 on ESP-01/ESP-01S

WiFiServer server(80);

static void sendPage(WiFiClient& client, bool relayIsOn)
{
  client.println("HTTP/1.1 200 OK");
  client.println("Content-Type: text/html; charset=utf-8");
  client.println("Connection: close");
  client.println();
  client.println("<!DOCTYPE HTML>");
  client.println("<html>");
  client.println("<head><meta name=\"viewport\" content=\"width=device-width, initial-scale=1\">");
  client.println("<title>ESP8266 RELAY Control</title></head>");
  client.println("<body style=\"font-family:Arial;\">");
  client.println("<h2>ESP8266 Relay Control</h2>");
  client.print("<p>Status: <b>");
  client.print(relayIsOn ? "ON" : "OFF");
  client.println("</b></p>");
  client.println("<p><a href=\"/RELAY=ON\">Turn ON</a></p>");
  client.println("<p><a href=\"/RELAY=OFF\">Turn OFF</a></p>");
  client.println("</body></html>");
}


void setup()
{
  Serial.begin(115200);

  pinMode(RELAY, OUTPUT);

  // Most ESP-01 relay boards are active LOW:
  // LOW  -> relay ON
  // HIGH -> relay OFF

  digitalWrite(RELAY, HIGH); // start with relay OFF

  Serial.println();
  Serial.print("Connecting to ");
  Serial.println(ssid);

  WiFi.mode(WIFI_STA);
  WiFi.begin(ssid, password);

  while (WiFi.status() != WL_CONNECTED)
  {
    delay(500);
    Serial.print(".");
  }


  Serial.println();
  Serial.println("WiFi connected.");
  Serial.print("IP address: ");
  Serial.println(WiFi.localIP());

  server.begin();
  Serial.println("Server started.");
  Serial.print("Open: http://");
  Serial.print(WiFi.localIP());
  Serial.println("/");
}

void loop()
{
  WiFiClient client = server.available();
  if (!client) return;

  Serial.println("New client.");

  while (!client.available())
  {

    delay(1);
    if (!client.connected()) return;
  }

  String request = client.readStringUntil('\r');
  client.flush();
  Serial.println(request);

  // Default state readback based on last write (simple approach)
  // If you need true state tracking, store it in a variable.

  static bool relayIsOn = false;

  if (request.indexOf("GET /RELAY=ON") != -1)
  {
    Serial.println("RELAY=ON");
    digitalWrite(RELAY, LOW);
    relayIsOn = true;
  }

  else if (request.indexOf("GET /RELAY=OFF") != -1)
  {
    Serial.println("RELAY=OFF");
    digitalWrite(RELAY, HIGH);
    relayIsOn = false;
  }


  sendPage(client, relayIsOn);


  delay(1);
  client.stop();
  Serial.println("Client disconnected.");
  Serial.println();
}
