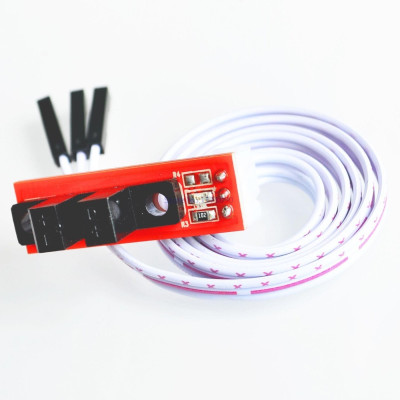

Endstop optic cu fir
Limitator de cursa optic cu infrarosu pentru imprimante 3D si CNC, asigura detectie precisa a capetelor de cursa pentru axele X Y Z. Foloseste senzor TCST2103 pentru comutare rapida si stabila, are 3 pini pentru conectare simpla, include cablu de 800 mm cu conector, compatibil cu Arduino si alte placi de dezvoltare.
Expediere estimata: joi 27 august
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
Produsele sunt expediate din stoc propriu
Primesti puncte la fiecare comanda, in valoare de 5%
Limitator de cursa optic cu infrarosu RepRap, echipat cu senzor TCST2103, destinat detectarii pozitiei de origine (home) si limitarii cursei axelor la imprimante 3D si masini CNC. Functionarea se bazeaza pe o bariera optica in infrarosu formata dintr-un LED emitator si un fototranzistor receptor, plasate fata in fata pe cele doua brate ale senzorului. Atunci cand un flag montat pe axa mobila intra in fanta senzorului si intrerupe fasciculul infrarosu, iesirea modulului isi schimba starea logica, semnaland placii de control atingerea capatului de cursa. Fiind un sistem fara contact mecanic, nu exista uzura a contactelor si nici efect de debounce specific microintrerupatoarelor, ceea ce ofera o repetabilitate mai buna a pozitiei de home comparativ cu limitatoarele mecanice clasice.
Modulul se livreaza cu cablu de 800mm si conector, gata de conectare la placa de comanda, si dispune de trei pini pentru alimentare, masa si semnal. Este compatibil cu placi Arduino (UNO, Nano, Mega), precum si cu placi de control uzuale pentru imprimante 3D si CNC de tip RAMPS 1.4, MKS, Melzi sau alte platforme care accepta intrari digitale pentru endstop. Pe multe variante exista si un LED de stare care indica vizual momentul intreruperii fasciculului, util la reglajul mecanic al pozitiei senzorului. Placa se monteaza usor prin gaurile de fixare de pe PCB, iar flag-ul care intrerupe fasciculul poate fi realizat dintr-o simpla piesa imprimata 3D sau dintr-o tabla subtire.
Specificatii:
Senzor optic: TCST2103
Tip senzor: bariera optica transmisiva cu infrarosu
Latime fanta senzor: 3.1mm
Numar pini: 3
Tensiune de alimentare: 5V
Tip iesire: digitala (nivel logic)
Lungime cablu: 800mm
Conector: inclus, montat pe cablu
Aplicatii: imprimante 3D, masini CNC, sisteme de pozitionare
Pinout:
| Pin | Semnificatie | Conectare |
|---|---|---|
| S | Semnal de iesire | Pin digital al placii de dezvoltare |
| V | Alimentare +5 V | 5 V |
| G | Masa | GND |
Utilizare:
Fixati modulul pe cadrul masinii, in dreptul capatului de cursa al axei, folosind gaurile de montaj de pe placa.
Montati pe partea mobila a axei un flag (lamela) care sa intre curat in fanta senzorului, fara sa atinga bratele acestuia.
Conectati pinul V la 5V, pinul G la GND si pinul S la un pin digital al placii de dezvoltare sau la intrarea de endstop corespunzatoare de pe placa de control.
Alimentati sistemul si verificati LED-ul de stare sau citirea pinului de semnal, deplasand manual flag-ul in si din fanta senzorului.
Configurati in firmware (Marlin, Klipper sau alt firmware) logica de endstop, inversand starea daca sensul de comutare nu corespunde.
Rulati o comanda de home pe axa respectiva si verificati oprirea corecta a miscarii in punctul dorit.
Ajustati fin pozitia modulului pe cadru pentru a stabili exact punctul de origine al axei.
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Acest produs este destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie, cercetare si aplicatii tehnice similare. Produsul trebuie utilizat doar conform specificatiilor tehnice mentionate in pagina produsului si/sau in documentatia disponibila.
Utilizarea incorecta, depasirea valorilor maxime admise de tensiune, curent, temperatura sau conectarea gresita pot duce la defectarea produsului, deteriorarea altor echipamente sau la riscuri de siguranta.
Produsul nu este jucarie si nu este destinat copiilor. Montajul, testarea si utilizarea trebuie realizate de persoane cu cunostinte minime in domeniul electric/electronic. Se recomanda utilizarea produsului in montaje protejate, carcase adecvate sau sisteme care respecta normele de siguranta aplicabile.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Recenzii (1) - Recenzii verificate
cele mai bune preturi de pe piata,la acelasi nivel de calitate
// Optical endstop test - TCST2103 based RepRap module
// Connect S pin to digital pin 2
const int endstopPin = 2;
int endstopState = 0;
void setup() {
Serial.begin(9600);
pinMode(endstopPin, INPUT_PULLUP);
Serial.println("Optical endstop test started");
}
void loop() {
endstopState = digitalRead(endstopPin);
if (endstopState == LOW) {
Serial.println("Beam blocked - endstop triggered");
} else {
Serial.println("Beam clear - axis free");
}
delay(200);
}
