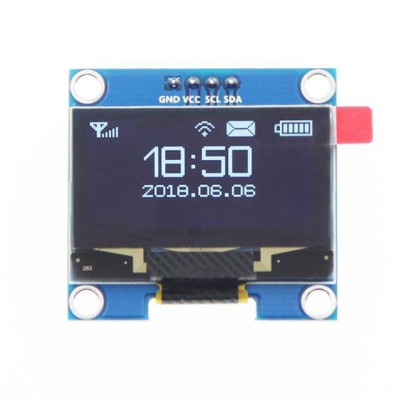

Display OLED 1.3 alb 128x64 I2C SH1106
zoom_out_map
chevron_left chevron_right

Imaginile produselor au caracter informativ si pot prezenta diferente minore, in functie de lot si de furnizor. Este posibil ca specificatiile si pretul produselor sa fie modificate fara preaviz. Facem tot posibilul sa adaugam in pagina produselor specificatii cat mai exacte si corecte dar este posibil ca acestea sa nu fie in totalitate corecte. in cazul in care identificati un astfel de caz, va rugam sa ne semnalati acest lucru.

Produsele noastre sunt destinate in principal dezvoltarii, prototiparii si proiectelor tehnice. Informatiile privind specificatiile, instructiunile si conformitatea sunt furnizate conform datelor disponibile de la producatori sau furnizori. Pentru integrarea in produse finale sau aplicatii comerciale, recomandam verificarea compatibilitatii si conformitatii in functie de utilizarea dorita.

Specificatiile tehnice mentionate (curent, putere etc.) reprezinta valori maxime admise in conditii ideale de functionare. Pentru o utilizare sigura si o durata de viata optima, recomandam exploatarea produsului in regim continuu la cel mult 50% din valorile maxime specificate.

Display OLED 1.3" Alb 128x64

Display OLED alb de 1.3 inch, 128x64, ideal pentru afisarea clara a textului si graficelor in proiecte Arduino si alte placi de dezvoltare. Se conecteaza simplu pe I2C cu doar 2 pini, nu necesita retroiluminare pentru consum redus, functioneaza la 3-5V si foloseste driverul SH1106 pentru compatibilitate buna cu librariile uzuale.

7,88 € Cu TVA

6,51 € Fara TVA

(4/5) din 3 total recenzii
Citeste recenziile
1-2 zile
check In Stoc

Expediere estimata: joi 27 august

Aproape
Ai gasit mai ieftin? Spune-ne! (autentifica-te pentru a trimite o solicitare)

Acest produs are o garantie de 2 ani.

LIVRARE GRATUITA
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
EXPEDIERE RAPIDA
Produsele sunt expediate din stoc propriu
PUNCTE FIDELITATE
Primesti puncte la fiecare comanda, in valoare de 5%

Display OLED 1.3 inch 128x64 cu 4 pini, compatibil Arduino si alte placi de dezvoltare.

Acest display nu necesita de retroiluminare, luminozitatea fiind data de pixeli, avand astfel un consum redus de energie.

Oled_1_3_JPG

Specificatii:

Culoare: Alb

Rezolutie; 128 x 64

Comunicare seriala: I2C, IIC, necesita doar 2 pini IO

Consum: 0.08

Tensiune alimentare: 3-5VDC

Temperatura functionare: -30 ° ~ 70 °

Dimensiuni modul mm: 36 x 31 x 4.1

Driver IC: SH1106

Dimensiuni display activ mm: 34.5 x 19

Instructiuni:

Conectati Oled-ul in felul urmator pe Arduino UNO:

VCC -> 3.3V

GND -> GND

SCL -> A5

SDA -> A4

Instalati urmatoarele librarii:

- Adafruit_GFX.h

- Adafruit_SH1106.h (download link) - (Sketch->Include Library->Add .ZIP Library, si selectati libraria descarcata din link)

Folositi urmatorul codul din FIle -> Examples -> Adafruit_SH1106-master -> sh1106_128x64_i2c

Oledul poate fi folosit si cu libraria U8glib.h:

Dupa descarcarea librariei, folositi urmatorul cod exemplu impreuna cu un DHT11:

#include "U8glib.h"

#include "DHT.h"
#define DHTPIN 2
#define DHTTYPE DHT11
DHT dht(DHTPIN, DHTTYPE);
U8GLIB_SH1106_128X64 u8g(U8G_I2C_OPT_NONE); // I2C / TWI
void setup() {
dht.begin();
u8g.firstPage();
do {
u8g.setFont(u8g_font_helvB10);
u8g.drawStr(30, 14, "Test ");
u8g.drawStr(50, 30, "Cu ");
u8g.drawStr(10, 45, "DHT11");
u8g.drawStr(10, 60, "sigmanortec");
} while( u8g.nextPage() );
delay(5000);
}
void loop() {
float hum = dht.readHumidity();
float temp = dht.readTemperature();
float fah = dht.readTemperature(true);
if (isnan(hum) || isnan(temp) || isnan(fah)) {
Serial.println("Failed to read from DHT sensor!");
return;
}
float heat_index = dht.computeHeatIndex(fah, hum);
float heat_indexC = dht.convertFtoC(heat_index); //Calculating the heat index in Celsius
u8g.firstPage();
do {
u8g.setFont(u8g_font_helvR12);
u8g.drawStr(0, 15, "Temp:");
u8g.setPrintPos(75, 15);
u8g.print(temp, 0);
u8g.print((char)176);
u8g.print("C");
u8g.drawStr(0, 35, "Humi:");
u8g.setPrintPos(75, 35);
u8g.print(hum, 0);
u8g.print("%");
u8g.drawStr(0, 55, "Hi:");
u8g.setPrintPos(75, 55);
u8g.print(heat_indexC, 0);
u8g.print("%");
} while( u8g.nextPage() );
delay(5000);
}

oled_1_3_test_dht11_JPG

33120

cod test oled 1.3.txt

Descarcari (1.19KB)
