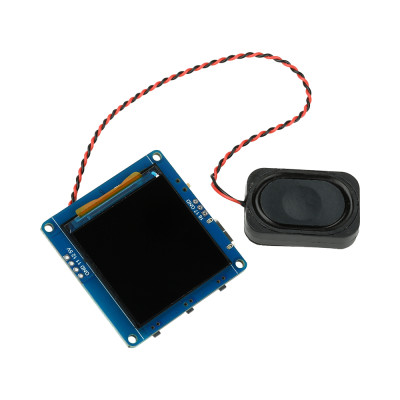

Modul Asistent Vocal AI, cu ESP32 S3, LCD 1.54inch, Audio
Solutie compacta pentru proiecte de asistent vocal cu afisaj, bazata pe ESP32-S3, ofera Wi-Fi si Bluetooth pentru integrare rapida in smart home si prototipuri, include codec audio ES8311 cu microfon integrat si iesire pentru difuzor, afiseaza conversatia si statusul pe ecran LCD color 1.54 inch, suporta comutarea intre modele AI precum Qwen, DeepSeek si Doubao prin xiaozhi.me si se programeaza usor prin USB-C.
Cumparand acest produs primesti 1,53 € in puncte de fidelitate.
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
Produsele sunt expediate din stoc propriu
Primesti puncte la fiecare comanda, in valoare de 5%
Modulul AI Xiaozhi ESP32-S3 este o solutie compacta si completa pentru dezvoltarea de dispozitive inteligente cu interactiune vocala si afisaj vizual, destinata pasionatilor de electronica, developerilor si hobbyistilor care doresc sa exploreze lumea asistentilor AI pe hardware accesibil.
La baza sa se afla cipul ESP32-S3 dual-core la 240 MHz, insotit de 16MB Flash si 8MB PSRAM, oferind resurse generoase pentru rularea aplicatiilor AI cu raspuns rapid. Conectivitatea Wi-Fi 2.4 GHz si Bluetooth 5 LE asigura integrarea facila in proiecte de tip smart home, asistenti personali sau dispozitive educationale.
Modulul integreaza codecul audio ES8311, care gestioneaza atat captarea sunetului prin microfonul integrat, cat si redarea audio catre un difuzor extern conectat prin conector PH2.0, permitand conversatii naturale cu asistentul AI ales.
Suporta comutarea intre modele AI populare precum Qwen, DeepSeek si Doubao prin platforma xiaozhi.me, oferind flexibilitate ridicata pentru diverse scenarii de utilizare. Codul sursa poate fi de asemenea personalizat pentur a fi utilizat cu API altor platforme precum ChatGPT.
Ecranul LCD color de 1.54 inch cu rezolutie 240x240 pixeli afiseaza in timp real continutul conversatiei, starea sistemului si nivelul bateriei, facand interactiunea mai intuitiva si mai placuta. Placuta include butoane dedicate pentru BOOT si control volum (+ / -), un circuit de management al bateriei Li-Ion 3.7V cu conector PH2.0, iar programarea si incarcarea se realizeaza comod prin portul USB Type-C.
Dimensiunile compacte de 40 x 40 mm fac modulul usor de integrat in carcase sau proiecte personalizate. Este compatibil cu platformele ESP32-S3, poate fi programat prin Arduino IDE, ESP-IDF sau MicroPython, si se integreaza nativ cu ecosistemul xiaozhi.me.
Modulul vine din fabrica in limba Chineza si necesita flash-uirea unui nou firmware setat in Engleza sau Romana, conform instructiunilor de mai jos.
Specificatii:
Cip: ESP32-S3 dual-core 240 MHz
Memorie SRAM: 512KB
Memorie PSRAM: 8MB
Memorie Flash: 16MB
Conectivitate: Wi-Fi 2.4 GHz, Bluetooth 5 LE
Codec audio: ES8311
Microfon: Integrat
Iesire audio: Difuzor extern, conector PH2.0
Ecran: LCD color 1.54 inch, 240x240 pixeli
Baterie: Li-Ion 3.7V, conector PH2.0
USB: Type-C (programare si incarcare)
Butoane: BOOT, Volum +, Volum -
Modele AI suportate: Qwen, DeepSeek, Doubao
Platforma: xiaozhi.me
Compatibilitate IDE: Arduino IDE, ESP-IDF, MicroPython
Dimensiuni: 40 x 40 mm
Layout:
Utilizare:
Firmware Xiaozhi AI pe LCTECH ESP32-S3 1.54 LCD
Ce ai nevoie?
- Placa LCTECH ESP32-S3 cu ecran LCD 1.54 inch
- Cablu USB Type-C de calitate (important!)
- PC cu Windows
- Cont pe xiaozhi.me
Pasul 1 - Instalare unelte
In CMD (Command Prompt):
Python:
Descarca de la https://python.org
La instalare bifeaza "Add Python to PATH"
esptool:
| pip install esptool |
ESP-IDF:
Descarca de la https://dl.espressif.com/dl/esp-idf/
Instaleaza versiunea v5.5.x
Pasul 2 - Descarcare cod sursa
In In ESP-IDF PowerShell:
|
git clone https://github.com/aredridel/xiaozhi-esp32.git -b as/lc-s3-wifi-1.54tft cale-catre-folder\xiaozhi-lctech |
Comanda descarca direct in folderul in care ruleaza Powershell. Adaugam calea catre folder pentru a schimba acest lucru.
Pasul 3 - Compilare
In ESP-IDF PowerShell (din Start Menu):
Navigheaza la folderul descarcat:
| cd cale-catre-folder\xiaozhi-lctech |
Ruleaza in ordine:
| $env:IDF_COMPONENT_MANAGER=1 |
| idf.py set-target esp32s3 |
Asteptam sa finalizeze cateva minute. Cand a terminat continuam cu comanda:
| idf.py menuconfig |
In menuconfig:
Xiaozhi Assistant → Board Type → selecteaza lc-s3-wifi-1.54tft
Xiaozhi Assistant → Default Language → selecteaza English sau Romanian
Apasa S sa salvezi → Q sa iesi
Compileaza:
| idf.py build |
Dureaza 10-15 minute prima data.
Pasul 4 - Flashuire
In ESP-IDF PowerShell:
- Deconecteaza placa
- Tine apasat butonul BOOT de pe placa
- Conecteaza cablul USB la PC
- Elibereaza BOOT dupa 2 secunde
Ruleaza:
| idf.py -p COM3 flash |
(inlocuieste COM3 cu portul tau din Device Manager)
Pasul 5 - Configurare xiaozhi.me
Reporneste placa normal (fara BOOT)
Pe telefon conecteaza-te la WiFi-ul ESP-ului
Deschide browserul la http://192.168.4.1 (sau adresa mentionata pe ecran). In mod normal se deschide automat browserul.
Selecteaza reteaua ta WiFi si introdu parola
Mergi pe https://xiaozhi.me si inregistreaza-te
Click Add Device → introdu codul de 6 cifre de pe ecranul placii
Pasul 6 - Configurare asistent
Pe xiaozhi.me:
Configure Character
Dialogue Language → Romanian
Voice Role → voce romaneasca
Role Introduction → descrie cum vrei sa se comporte asistentul
Salveaza
Utilizare:
Apasa BOOT o data → asistentul este online, asculta si raspunde. Pentru a iesi din modul convorbire, apasati din nou Boot.
Diagrama dimensiuni:
Resurse utile:
Firmware cat si fisier .bin de backup regasiti aici: https://drive.google.com/drive/folders/16_IV5PxOgeMhIoVSAfZdNcENerfRZiJN?usp=sharing
- Diagonala ecran
- 1.54 inch
- Cip / Controler
- ESP32-S3
- Functii audio
- Da
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Acest produs este destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie, cercetare si aplicatii tehnice similare. Produsul trebuie utilizat doar conform specificatiilor tehnice mentionate in pagina produsului si/sau in documentatia disponibila.
Utilizarea incorecta, depasirea valorilor maxime admise de tensiune, curent, temperatura sau conectarea gresita pot duce la defectarea produsului, deteriorarea altor echipamente sau la riscuri de siguranta.
Produsul nu este jucarie si nu este destinat copiilor. Montajul, testarea si utilizarea trebuie realizate de persoane cu cunostinte minime in domeniul electric/electronic. Se recomanda utilizarea produsului in montaje protejate, carcase adecvate sau sisteme care respecta normele de siguranta aplicabile.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Modulul Asistent Vocal AI cu ESP32-S3 este o placa de dezvoltare compacta cu ecran LCD si difuzor extern, gata pregatita pentru a rula un asistent vocal conversational bazat pe modele de limbaj din cloud. Este potrivit pentru proiecte de smart home, birou inteligent, jucarii interactive sau ca platforma de invatare pentru procesare vocala si integrare cu servicii AI.
In acest tutorial aratati pas cu pas cum puneti placa in functiune de la cutie, de la conectarea difuzorului pana la flash-uirea firmware-ului Xiaozhi si configurarea contului xiaozhi.me, astfel incat sa purtati prima conversatie cu asistentul.
Cum functioneaza:
Microfonul integrat capteaza vocea, iar codecul audio ES8311 converteste semnalul analogic in flux digital pe care ESP32-S3 il trimite prin WiFi, comprimat in format Opus, catre serviciul cloud xiaozhi.me. Acolo ruleaza pe rand recunoasterea vorbirii, modelul de limbaj ales dintre Qwen, DeepSeek sau Doubao, si sinteza vocala, iar raspunsul audio este trimis inapoi catre placa si redat prin difuzorul extern conectat la conectorul PH2.0.
In paralel, ecranul LCD de 1.54 inch, cu rezolutie 240x240 pixeli si controller de tip ST7789 pe interfata SPI, afiseaza textul conversatiei, starea conexiunii si nivelul bateriei. Apasarea butonului BOOT porneste sau opreste o sesiune de ascultare, iar butoanele de volum regleaza nivelul sunetului redat de difuzor.
Ce ai nevoie:
Pe langa modul aveti nevoie de un cablu USB Type-C de date, nu doar de incarcare, de un calculator cu Windows, de acces la o retea WiFi pe banda de 2.4 GHz si de un cont gratuit pe platforma xiaozhi.me. Daca doriti sa folositi placa portabil, un acumulator Li-Ion 3.7V cu conector PH2.0 este optional.
- 1 x Modul Asistent Vocal AI, cu ESP32 S3, LCD 1.54inch, Audio
- 1 x Modul tester cablu de date, DT3, Lightning, Type-C, MicroUSB
- 1 x Incarcator dublu acumulatori li-ion 18650
Conectare:
Conectati difuzorul extern la conectorul PH2.0 de pe marginea placii inainte de prima pornire, respectand polaritatea firelor, pentru ca firmware-ul sa initializeze corect codecul audio ES8311 la boot.
Alimentati placa prin portul USB Type-C folosind un cablu de date bun, acelasi port fiind folosit si pentru programare. Daca aveti un acumulator Li-Ion 3.7V, conectati-l la conectorul PH2.0 dedicat bateriei, circuitul de management al bateriei se ocupa de incarcare cat timp USB-ul ramane conectat.
Instalati pe calculator Python de pe python.org, bifand optiunea Add Python to PATH, apoi instalati utilitarul esptool cu comanda pip install esptool si mediul ESP-IDF versiunea v5.5.x de pe pagina Espressif, pentru ca firmware-ul Xiaozhi se compileaza cu acest toolchain si nu se incarca precum un sketch simplu de Arduino.
Deschideti ESP-IDF PowerShell din meniul Start si clonati sursa firmware-ului pregatita pentru acest model de placa cu git clone, apoi navigati in folderul descarcat cu comanda cd.
Rulati idf.py set-target esp32s3 pentru a seta chipul tinta, apoi idf.py menuconfig si alegeti in meniul Xiaozhi Assistant tipul de placa lc-s3-wifi-1.54tft si limba dorita, English sau Romanian, pentru ca firmware-ul vine implicit in chineza si trebuie reconfigurat explicit inainte de compilare.
Salvati configuratia din menuconfig si compilati cu idf.py build. Prima compilare dureaza 10 - 15 minute, pentru ca genereaza toate componentele ESP-IDF folosite de proiect.
Deconectati placa de la USB, tineti apasat butonul BOOT, reconectati cablul, eliberati BOOT dupa aproximativ 2 secunde pentru a intra in modul de incarcare, apoi rulati idf.py -p COM3 flash, inlocuind COM3 cu portul afisat in Device Manager.
Dupa ce flash-uirea s-a incheiat, reporniti placa normal, fara a mai tine BOOT apasat. Conectati-va de pe telefon la reteaua WiFi temporara emisa de modul si deschideti adresa 192.168.4.1 in browser pentru a introduce numele si parola retelei dumneavoastra WiFi.
Creati un cont pe xiaozhi.me, adaugati dispozitivul introducand codul de 6 cifre afisat pe ecranul LCD, apoi din sectiunea Configure Character setati limba dialogului, vocea si modul de comportament al asistentului.
Probleme frecvente:
Placa nu intra in modul de flash si apare eroarea Failed to connect: de obicei BOOT nu a fost tinut suficient sau cablul USB este doar de incarcare, fara fire de date. Repetati secventa de apasare a butonului BOOT inainte de a conecta cablul si folositi un cablu verificat.
Ecranul ramane negru dupa flash: verificati ca ati selectat corect placa lc-s3-wifi-1.54tft in idf.py menuconfig inainte de compilare, deoarece un board gresit selectat initializeaza alt controller de display si ecranul nu porneste.
Nu se aude niciun sunet sau difuzorul scartaie la pornire: verificati polaritatea firelor la conectorul PH2.0 si asigurati-va ca difuzorul este conectat inainte de alimentarea placii, codecul ES8311 se initializeaza o singura data la boot.
Modulul nu se conecteaza la reteaua WiFi: retelele pe banda de 5 GHz nu sunt suportate, folositi doar o retea 2.4 GHz si verificati parola introdusa in portalul de configurare de la adresa 192.168.4.1.
Asistentul raspunde tot in chineza desi ati ales alta limba: reveniti in idf.py menuconfig, confirmati selectia de la Default Language, recompilati cu idf.py build si reflash-uiti placa, setarea nu se schimba automat la o reflashare partiala.
Compilarea esueaza cu erori legate de componente lipsa: rulati din nou comanda $env:IDF_COMPONENT_MANAGER=1 inainte de idf.py set-target si asigurati-va ca folositi exact versiunea ESP-IDF v5.5.x recomandata.
Limitari si sfaturi:
Firmware-ul depinde de serviciul cloud xiaozhi.me, fara conexiune la internet placa nu poate procesa comenzi vocale, pentru ca recunoasterea vorbirii si raspunsurile AI ruleaza pe server, nu local pe ESP32-S3.
Microfonul integrat capteaza bine vocea la distanta mica, intr-o incapere linistita, un zgomot de fond puternic poate reduce acuratetea recunoasterii vorbirii si poate declansa raspunsuri eronate.
Dimensiunea compacta de 40 x 40 mm si posibilitatea de a alimenta placa de la o baterie Li-Ion o fac potrivita pentru proiecte portabile, pentru autonomie mai mare recomandam o baterie de capacitate mai mare conectata la conectorul PH2.0 dedicat.
Dupa ce ati validat functionarea cu modelele Qwen, DeepSeek sau Doubao, codul sursa poate fi adaptat pentru alte API-uri de tip model de limbaj, insa acest pas necesita cunostinte de programare C/C++ si familiaritate cu structura proiectelor ESP-IDF.
