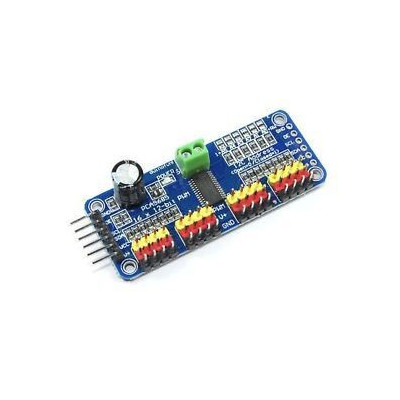

PCA9685 modul, I2C interfész, 16 csatorna, szervomotor
Gyorsan bővíthető a PWM vezérlés Arduino és más kártyákon, mindössze 2 láb használatával az I2C interfészen keresztül, így akár 16 szervomotort vagy más PWM terhelést is függetlenül vezérelhet. 12 bites felbontást kínál a sima mozgásokhoz, 40-1000 Hz között állítható frekvenciát, 5-10 VDC tápegységet és kompakt, 60 x 25 mm-es méretét, így ideális robotikai és automatizálási projektekhez.
Shipping by csütörtök 27 augusztus
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
A PCA9685 modul egy nagy teljesítményű PWM meghajtó, amelyet akár 16 független PWM kimenet pontos vezérlésére terveztek I2C interfészen keresztül, csupán 2 fejlesztőlap tű használatával. Hatékony felépítésének köszönhetően a modul ideális szervo motorok, LED-ek vagy más PWM terhelések vezérlésére szolgáló alkalmazásokhoz.
Az I2C kommunikáció lehetővé teszi több modul láncba kötését, ezzel bővítve a rendelkezésre álló csatornák számát. A 12 bites felbontás finom és pontos pozíció- vagy intenzitásszabályozást biztosít, csatornánként 4096 lépéssel.
A 40 és 1000 Hz között állítható PWM frekvencia rugalmasságot kínál különféle alkalmazásokhoz.
Az 5-10V DC tápegység feszültség kompatibilissé teszi a legtöbb beágyazott rendszerrel. A modul kompatibilis Arduino (Uno, Mega, Nano), ESP32, STM32, Raspberry Pi és bármely más I2C interfésszel rendelkező platformmal.
Műszaki adatok:
Tápfeszültség: 5 - 10V DC
Interfész: I2C
PWM frekvencia: 40 - 1000 Hz
PWM csatornák száma: 16
Felbontás: 12 bit (4096 lépés)
Méretek: 60 x 25 mm
Csatlakozók:
| Tű | Leírás |
|---|---|
| GND | Föld |
| OE | Kimenet engedélyezés, aktív LOW |
| SCL | I2C órajel vonal |
| SDA | I2C adat vonal |
| VCC | Logikai táp 3,3V / 5V |
| V+ | Szervo / terhelés táplálás |
| PWM | PWM kimenetek, 0-15 csatornák |
| V+ | Szervo csatornánkénti tápellátás |
| GND | Szervo csatornánkénti föld |
| V+ | Fő táp csatlakozó |
| GND | Fő föld csatlakozó |
| A0-A5 | I2C cím kiválasztás, nyitott = 0 / zárt = 1 |
| SCL | I2C órajel, jobb oldalon |
| SDA | I2C adat, jobb oldalon |
| OE | Kimenet engedélyezés, jobb oldalon |
| GND | Föld, jobb oldalon |
| VCC | Logikai táp, jobb oldalon |
Használat:
Kösd be a VCC tűt a fejlesztőlap 3,3V vagy 5V tápjára.
Kösd be a GND tűt a fejlesztőlap földjére.
Kösd be az SDA-t a fejlesztőlap SDA tűjére (pl. A4 az Arduino Unón, GPIO 21 az ESP32-n).
Kösd be az SCL-t a fejlesztőlap SCL tűjére (pl. A5 az Arduino Unón, GPIO 22 az ESP32-n).
Tápláld a V+ tűt a szervo motorok vagy terhelés számára szükséges feszültséggel (5-10V DC).
Telepítsd az Adafruit PWM Servo Driver könyvtárat a Library Managerből.
Inicializáld a modult a kódban az alapértelmezett 0x40 címmel.
Állítsd be a PWM frekvenciát a terhelés típusának megfelelően (pl. 50 Hz standard szervo motorokhoz).
Egyesével vezéreld a csatornákat a setPWM(csatorna, on, off) függvénnyel.
Több modul párhuzamos címzéséhez módosítsd az A0-A5 jumper-eket az I2C cím megváltoztatásához.
