57L-es fém tartó, NEMA17-hez, 42 mm-es
Fémkonzol a Nema17 42 mm-es léptetőmotor gyors felszereléséhez és rögzítéséhez, ideális CNC-hez, 3D nyomtatókhoz és automatizálási projektekhez. Merev fémszerkezet a stabilitás és a csökkentett rezgések érdekében, könnyű rögzítés házra vagy panelre, precíz motorbeállítás, kompatibilis a szabványos Nema17 csavarokkal és hosszú távú használatra műszaki környezetben.
Shipping by csütörtök 22 október
A termék megvásárlásával jár 0,13 € hűségpont.
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.

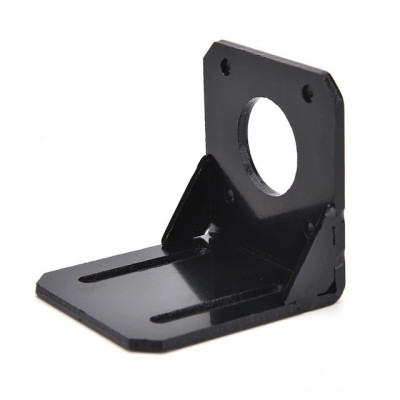

A fém L alakú 57L tartó vízszintes helyzetben rögzíti és fixálja a NEMA17 (42 mm) léptetőmotorokat. Felszerelhető egy 3D nyomtató vázára, egy CNC gépre, egy robotra vagy bármely más automatizálási projektre. 3 mm vastag acélból készül, fekete festett felülettel, ami jó merevséget és alapvető védelmet biztosít az oxidáció ellen.
A fő jellemzők a 3 mm vastag acélból készült, festett kivitelű szerkezet, valamint az L alakú forma két oldalsó merevítő bordával, amelyek csökkentik a hajlást és a rezgéseket működés közben. A függőleges lemez szabványos NEMA17 kiosztású, 4 db 3,5 mm-es furattal M3 csavarokhoz, 31 mm-es távolságban elhelyezve. A 22,1 mm-es központi furat fogadja a motor központosító gallérját. A felszerelt motor esetén a tengely 30 - 30,5 mm-rel van a rögzítési felület fölött, ami megkönnyíti az illesztést a kuplungokkal, menetes szárakkal vagy szíjtárcsákkal.
Az alap két párhuzamos, 4,2 mm széles réssel rendelkezik, amelyek M4 csavarokhoz alkalmasak, és 30 mm-es állítási úttal bírnak. Így a motor pozíciója a csavarok meghúzása előtt a tengely irányában állítható.
A motort a tartó belső oldalára, a két borda közé kell helyezni, a tengely pedig a függőleges lemezen keresztül áll ki. A tartó NEMA17 motorokkal használható, amelyeket olyan driverek vezérelnek, mint az A4988, DRV8825 vagy TMC2208. Ezek vezérelhetők Arduino, ESP32, STM32, Raspberry Pi Pico vagy 3D nyomtatók és CNC gépek vezérlőlapjai által. A képeken látható motor illusztrációs célokat szolgál, és nem tartozék.
Specifikációk:
Modell: 57L
Típus: L alakú motortartó, vízszintes szerelés
Anyag: acél
Kivitel: fekete festett
Vastagság: 3 mm
Kompatibilitás: NEMA17 (42 mm) léptetőmotorok
Motor rögzítőfuratok: 4 x 3,5 mm (M3 csavarokhoz)
Motorfuratok távolsága: 31 ± 0,1 mm
Központi furat átmérője: 22,1 mm
Motor tengelyének magassága az alaphoz képest: 30 - 30,5 mm
Alap rögzítőrései: 2 x 4,2 mm széles (M4 csavarokhoz)
Rések állítási útja: 30 mm
Rések közötti távolság: 30 ± 0,1 mm
Szélesség: 50 mm
Alap mélysége: 53 - 53,5 mm
Magasság: 51 - 51,5 mm
Csomag tartalma: 1 x fém tartó
Méretek:
Használat:
Határozza meg a szerelési pozíciót a vázon vagy az alaplapon, és jelölje be a csavarhelyeket a tartó alapján lévő rések sablonként való használatával.
Rögzítse a tartót a szerelési felülethez M4 csavarokkal és anyákkal, de ne húzza meg teljesen.
Helyezze be a NEMA17 motort a tartó belső oldalára, a két borda közé úgy, hogy a központosító gallér illeszkedjen a 22,1 mm-es furatba, a tengely pedig a függőleges lemezen keresztül álljon ki.
Igazítsa a motor furatait a lemez 4 furatához, és rögzítse a motort megfelelő hosszúságú M3 csavarokkal, figyelembe véve a 3 mm-es lemezvastagságot és a motorház menetmélységét.
Húzza meg a motor csavarjait keresztirányban, egyenletesen, a menet túlterhelése nélkül.
Állítsa be a tartó helyzetét a 30 mm-es réshosszon a kuplunggal, tárcsával vagy a meghajtott mechanizmussal való pontos illesztéshez. Vegye figyelembe, hogy a motor tengelye 30 - 30,5 mm-rel van a szerelési felület fölött.
A beállítás után húzza meg erősen az alap csavarjait.
Csatlakoztassa a motort a használt driverhez, és ellenőrizze a működést alacsony fordulatszámon, figyelve arra, hogy a tartó ne rezegjen és ne mozduljon el.
Rendszeresen ellenőrizze a csavarok meghúzását, különösen rezgésnek kitett alkalmazásokban vagy gyakori indítások és leállások esetén.
- Anyag
- Metal
- Modell
- 57L
- Motor méret
- NEMA 17
- Kompatibilis motorméret
- 42 mm
