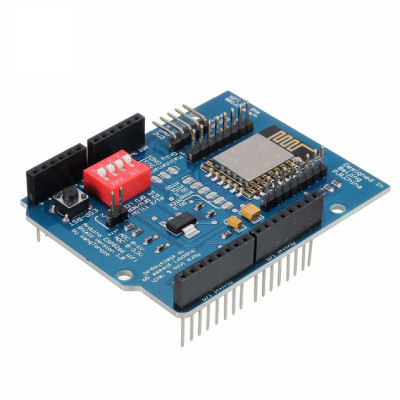

ESP8266, T77, ESP-12E pajzs
WiFi Shield az ESP8266 gyors csatlakoztatásához Arduino kártyához, közvetlenül kompatibilis az UNO R3, Mega 2560 és Leonardo chipekkel, önállóan is működhet ESP-12E-ként, minden csatlakozója elérhető. Beépített 3,3 V-os szintátalakítóval, 4 DIP kapcsolóval rendelkezik az üzemmód kiválasztásához, USB-n vagy OTA-n keresztüli programozáshoz, valamint AP és Station támogatással.
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
Ez a bővítőkártya lehetővé teszi egy Arduino fejlesztőkártya Wi-Fi-kapcsolatát. A kártya az Arduino-tól függetlenül is használható, mivel az ESP-12E kártya összes jellemző csatlakozójával rendelkezik.
A kártyát szállítás előtt ellenőrizzük, hogy biztosan J1Y tranzisztorokkal (a megfelelővel) érkezik-e a gyártótól. Ha más tranzisztorok vannak rajta, azokat kicseréljük, és a kártyát teszteljük.
A D0 kivételével az összes digitális láb megszakított, PWM, I2C és egyvezetékes .
A kártya USB-n vagy OTA-n keresztül programozható, és kompatibilis az Arduino IDE-vel, valamint az Arduino kártyához elérhető összes érzékelővel.
A kártya közvetlenül kompatibilis az UNO R3, Mega 2560, Leonardo és más hasonló kártyákkal, de kisebb kártyákhoz is csatlakoztatható, például a Nano vagy a Pro Mini (ezekben az esetekben csak vezetékekkel).
A panel 4 DIP kapcsolóval rendelkezik az üzemmód kiválasztásához:
- WiFi pajzs Arduinohoz
- AT parancsok Arduinón keresztül
- Firmware frissítés külső USB soros porton keresztül
- Önálló mód
Az a tény, hogy árnyékolás formájában van kialakítva, lehetővé teszi más modulok egyszerű csatlakoztatását.
Az ADC csatlakozó két változatban kapható a panelen:
- 0-1V csatlakozó
- 0-3,3 V-os csatlakozó
Az árnyékolás a D0 és D1 lábakat használja a soros kommunikációhoz az Arduino kártyával. Ha ezek a lábak foglaltak, a kód betöltése a kártyára vagy a soros monitorozás nem lehetséges.
Specifikációk:
Tápfeszültség: 5VDC
Logikai feszültség: 3,3 V (integrált szintátalakító)
Architektúra: 32 bites
Processzor frekvenciája: 80MHz - 160MHz
Flash memória: 32 MB
Utasításmemória: 64kB
Adatmemória: 96kB
WiFI protokoll: 802.11 b/g/n szabvány
Működési mód: AP, Állomás vagy AP+Állomány
Digitális I/O csatlakozók: 11
Analóg csatlakozók: 1 db, 10 bites felbontás
Programozás: USB, OTA
Méretek: Standard UNO R3
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Vélemények (1) - Vélemény moderálása
Functioneaza doar pe Debug Port cu mentiunea ca exista riscul de defectare daca este cuplat la circuite/module care functioneaza cu 5V asa cum este Arduino UNO. Pentru a putea fi cuplat direct intr-un Arduino UNO este necesar sa se inlocuiasca cele doua tranzistoare cu unele de tip N-FET si sa se inverseze intre ele conexiunile care duca la pinii 0 si 1 din portul Digital I/O. In acest fel se face corect translatia de nivele 3,3V/5V si nu mai este nevoie de fire de conexiune . Procesorul din Ardunino UNO trebuie extras din soclu sau dupa caz se inscrie cu un program fara instructiuni adica doar void setup () si void loop ().
