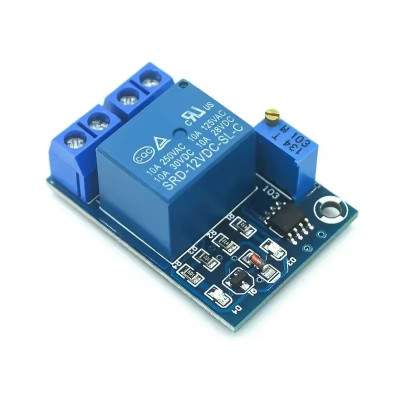

Alacsony feszültségű leválasztó relé modul, 12V, állítható
Védi a 12V-os akkumulátorokat azáltal, hogy automatikusan leválasztja a fogyasztót, amikor a feszültség a beállított küszöbérték alá csökken, megelőzve a mélykisülést, és újraindul, amikor a feszültség biztonságos szintre emelkedik, finoman állítható küszöb a többfordulatos potméteren, alacsony fogyasztás készenléti állapotban 10mA alatt, az állapot világos jelzése LED-ekkel, relé DC terhelésekhez akár 10A ellenállásos, ajánlott 5A.
Shipping by csütörtök 27 augusztus
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
Feszültségcsökkenés elleni védőrelé modul, amely lekapcsolja az ohmos terhelés áramellátását, amikor a feszültség egy előre beállított küszöbérték alá esik, megakadályozva az akkumulátor mélykisülését. Amint a feszültség visszatér a biztonságos szintre, a modul automatikusan újraaktiválja a terhelést.
Az alulfeszültség küszöbértékét a panelre integrált többfordulatos potenciométerrel lehet beállítani.
Az energiafogyasztás alacsony (<10mA készenléti állapotban) és kompakt kialakításának köszönhetően ideális a 12 V-os akkumulátorok védelmére különféle alkalmazásokban és helyszíneken.
A készenléti állapot azt az állapotot jelenti, amikor a védelem kioldására várunk. A védelem kioldásakor a relé lekapcsolja a fogyasztót, és az áramfelvétel megnő.
A modul két LED-del is rendelkezik, amelyek jelzik a működését és az alacsony feszültség állapotát, ha észleli azt.
Specifikációk:
Bemeneti feszültség: 12 VDC
Készenléti áramfelvétel: <10mA (feszültség a minimális küszöbérték felett)
Üzemi áramfelvétel: több mint 60mA (feszültség a beállított küszöbérték alatt)
Maximális terhelés: 12V DC, 10A (ohmos terhelés esetén), ajánlott 5A-ig
Szerelési méretek: 34 mm (lyukak közötti távolság), lyukátmérő 3 mm
Méretek: 40 x 29 x 19 mm
Használat:
Figyeljen az akkumulátor csatlakozásaira (+ és -), hogy elkerülje a modul károsodását. A polaritás közvetlenül a NYÁK hátulján van jelölve.
A modul egy relével rendelkezik, amely nyugalmi állapotban van, amikor a feszültség meghaladja a minimális küszöbértéket. Amikor a feszültség a beállított küszöbérték alá esik, a relé meghúz, és a fogyasztás 60 mA-re nő. Fontos, hogy a védelem kioldása után rövid időn belül lekapcsoljuk a fogyasztót.
A modul akkumulátorról táplálható, a fogyasztót még nem kell csatlakoztatni. Ideális esetben a beállításhoz egy állítható forrás használata ajánlott, amelyet arra a feszültségre kell beállítani, amelynél le szeretnéd kapcsolni a terhelést, amely aztán az akkumulátorra kerül. A potenciométerrel állítsd be a kikapcsolási feszültséget - az óramutató járásával megegyező irányban a küszöbérték növeléséhez, az óramutató járásával ellentétes irányban pedig a csökkentéséhez.
Ha a terhelést a leállítás után azonnal újraaktiválják, kondenzátor adható hozzá (>25 V, az érték a terhelés fogyasztásától függ). Ez azért lehetséges, mert a terhelés lekapcsolásakor az akkumulátor feszültsége azonnal megnő, amit a modul érzékel.
Csatlakoztassa a fogyasztót, ügyelve arra, hogy a modul alkalmas legyen a használt terhelés típusára (maximum 10 A ohmos terhelések esetén). A modul határértékéhez közeli terhelés idő előtti károsodáshoz vezet.
