300 db-os M3 csavarkészlet ISO 7380, A2-70 inox, 8 - 18 mm, anyákkal és alátétekkel
Praktikus készlet elektronikai, finommechanikai és DIY összeszerelésekhez és javításokhoz, amely 300 db korrózió- és kopásálló inox M3 csavart tartalmaz. Pontos és biztos rögzítésre alkalmas, az M3-as menet széles körű kompatibilitást biztosít. Rekeszes dobozban érkezik a gyors rendszerezéshez és a könnyű hozzáféréshez.
A termék megvásárlásával jár 3,99 lei hűségpont.
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
A 300 darabos, A2-70 inox M3 rögzítőelem-készlet alacsony gömbfejű, belső hatlapfejű csavarokat (ISO 7380 szabvány), anyákat, lapos alátéteket és rugós alátéteket tartalmaz, amelyek mind átlátszó, rekeszes dobozban vannak tárolva. Elektronikai panelek távtartókra történő rögzítéséhez, modulok házba szereléséhez, 3D-nyomtatók, panelek, tartók és más kis mechanikai szerkezetek összeszereléséhez ajánlott.
A csavarok M3-as metrikus menettel, 0.5 mm menetemelkedéssel készülnek, és hat hosszúságban kaphatók: M3 x 8, M3 x 10, M3 x 12, M3 x 14, M3 x 16 és M3 x 18, hosszúságonként 25-25 darabban. A gömbfej átmérője 5.7 mm, magassága 1.65 mm, a belső hatlapfejű nyílás pedig 2 mm-es imbuszkulccsal húzható meg. Az A2-70 inox anyag jól ellenáll a nedvességnek és a korróziónak.

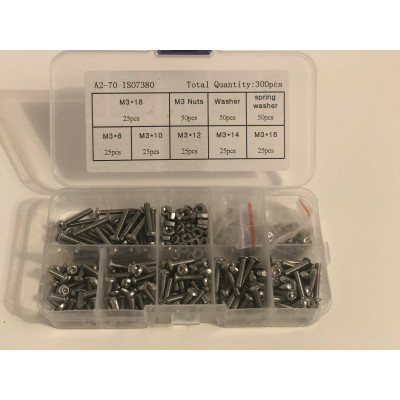

A készlet fő jellemzői közé tartozik a 9 rekeszes doboz és a fedelén található címke, amely rekeszenként jelzi a tartalmat, valamint 50 db M3-as anya, 50 db lapos alátét és 50 db rugós alátét, amelyek kiegészítik a 150 csavart. Minden hosszúságnak megvan a saját rekesze, így az alkatrészek könnyen kiválaszthatók és rendezettek maradnak.
Specifikációk:
Típus: M3-as csavar-, anya- és alátétkészlet
Össz-mennyiség: 300 darab
Csavar szabvány: ISO 7380
Anyag: A2-70 inox
Menet: M3, 0.5 mm menetemelkedés
Fejforma: Alacsony gömbfej, belső hatlapfejű nyílással
Fejátmérő: 5.7 mm
Fejmagasság: 1.65 mm
Meghúzó kulcs: 2 mm-es imbuszkulcs
Csavarhosszúságok: M3 x 8, M3 x 10, M3 x 12, M3 x 14, M3 x 16, M3 x 18
Csavarok: 25 db hosszúságonként (150 db)
M3-as anyák: 50 db
Lapos alátétek: 50 db
Rugós alátétek: 50 db
Csomagolás: Átlátszó műanyag doboz 9 rekeszes
Elrendezés:
| Elem | Funkció |
|---|---|
| M3 x 8 rekesz | 25 db 8 mm hosszú csavar. |
| M3 x 10 rekesz | 25 db 10 mm hosszú csavar. |
| M3 x 12 rekesz | 25 db 12 mm hosszú csavar. |
| M3 x 14 rekesz | 25 db 14 mm hosszú csavar. |
| M3 x 16 rekesz | 25 db 16 mm hosszú csavar. |
| M3 x 18 rekesz | 25 db 18 mm hosszú csavar. |
| M3 anyák rekesze | 50 db M3-as anya. |
| Lapos alátétek rekesze | 50 db lapos alátét, amely elosztja a nyomást és védi a munkadarab felületét. |
| Rugós alátétek rekesze | 50 db rugós alátét, amely segít megtartani a meghúzást, ha az alkatrész rezeg. |
| Fedél címkéje | Feltünteti az A2-70 ISO7380 jelölést, a 300 db össz-mennyiséget és az egyes rekeszek tartalmát. |
Használat:
A csavar hosszát a rögzítendő alkatrészek vastagsága alapján válassza ki. A hossznak nagyobbnak kell lennie az alkatrészek vastagságánál, plusz az alátétek és az anya vastagságánál, plusz legalább 1 mm szabad menetnél, amely kinyúlik az anyából.
A tényleges vastagságokat tolómérővel mérje meg, ne becsülje meg szemmértékkel. A gömbfejes csavar hosszát a fej alja és a hegy között mérjük, ezért a fej nem számít bele.
Dugja át a csavart az alkatrészek furatain, majd a menetes végére ebben a sorrendben helyezze fel a lapos alátétet, a rugós alátétet és az anyát. A rugós alátét a lapos alátét és az anya közé kerül.
Kézzel csavarozza rá az anyát, amíg az fel nem fekszik, majd húzza meg a csavart 2 mm-es imbuszkulccsal, amelyet teljesen a nyílásba illesztett. Ha egy alkatrészen több csavar van, a meghúzást keresztben, fokozatosan végezze.
Lassan, kézi kulccsal csavarozzon, ne elektromos csavarhúzóval, mert az inox gyors forgatásnál berágódhat. A menetre cseppnyi olaj csökkenti a kockázatot.
Nyomtatott áramköri lapoknál az első egyértelmű ellenállásnál álljon meg, hogy ne deformálja a szigetelőlapot. Ne erőltessen egy beszorult csavart, hanem távolítsa el és ellenőrizze a menetet.
Használat után a fel nem használt alkatrészeket tegye vissza a rekeszükbe, hogy ne keveredjenek a hosszúságok.
- Anyag
- A2-70 rozsdamentes acél
- Típus
- M3 csavar-, anya- és alátétkészlet
- Hosszúság
- M3 x 8, M3 x 10, M3 x 12, M3 x 14, M3 x 16, M3 x 18
- Mennyiség
- 300 bucati
- Menet
- M3, pas 0.5 mm
- Alak
- Alacsony gömbfej belső hatlappal
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
Vélemények (1) - Vélemény moderálása
Am primit coletul foarte repede,ambalat corespunzător iar la deschide am avut surpriza să găsesc și o bombonică gumată lângă cutia cu șuruburi !!! Mulțumesc Sigmanortec !!! Cu siguranță voi mai cumpăra de la voi !!! ❤️❤️❤️
Ez az útmutató maga a készlet, mert mechanikai rögzítőelemek gyűjteménye, amelyekhez nincs szükség tápfeszültségre vagy programra. A 300 darabos A2-70 rozsdamentes acél készlet M3 csavarokat hat hosszban, anyákat, lapos alátéteket és rugós alátéteket tartalmaz. Ezeket nyomtatott áramköri lapok távtartókra szerelésénél, modulok házba rögzítésénél, 3D nyomtatóknál, paneleknél és projekttartóknál használhatja.
A csavarok alacsony gömbös fejűek és belső imbusz fészkük van (ISO 7380), ezért 2 mm-es imbuszkulccsal húzhatók meg. A doboz 9 rekeszes, a fedelén lévő címke pedig megmutatja, mi van az egyes rekeszekben.
Működés:
Az M3 csavar metrikus menetű, külső átmérője 3 mm, menetemelkedése 0,5 mm. Amikor a csavart anyába vagy menetes furatba húzza be, a kulcs forgatása az alkatrészek közötti szorítóerővé alakul. A gömbös fejű csavar hossza a fej alsó széle és a csúcs között mérhető, ezért a fejet a számításnál nem kell figyelembe venni.
A megfelelő hosszt egyszerű összeadással lehet kiválasztani: a rögzített alkatrészek vastagsága, plusz az alátétek vastagsága, plusz az anya vastagsága, plusz legalább 1 mm menet, amely kinyúlik az anyából. 0,5 mm-es menetemelkedésnél az 1 mm két teljes menetfordulatnak felel meg.
Példa feltételezett értékekkel: 1,6 mm-es lap, 3 mm-es panel, 0,5 mm-es lapos alátét, 0,8 mm-es rugós alátét és 2,4 mm-es anya összesen 8,3 mm. Adjon hozzá 1 mm szabad menetet, így 9,3 mm lesz, tehát az M3 x 10-es csavart válassza. A valós vastagságokat tolómérővel mérje meg.
A lapos alátét a terhelést nagyobb felületre osztja el, és védi a lapot vagy a műanyagot. A rugós alátétet a lapos alátét és az anya közé kell tenni, és segít megtartani a meghúzást, ha az alkatrész rezeg.
Csatlakoztatás:
A terméknek nincsenek elektromos csatlakozásai, és nincs szüksége tápfeszültségre. Az alábbi táblázat azt mutatja, hogyan kell a készlet darabjait összeszerelni, csatlakoztatás helyett.
| Termék csatlakozó | Hová kapcsolódik | Szerep |
|---|---|---|
| M3 x 8, M3 x 10, M3 x 12, M3 x 14, M3 x 16, M3 x 18 csavar (darabonként 25 db) | M3 anya vagy M3 menetes furat | Összefogja az alkatrészeket, a hosszt pedig az alkatrészek vastagsága határozza meg. |
| M3 anya (50 db) | A csavar menetes vége | Rögzíti a kötést, ha nincs menetes furat. |
| Lapos alátét (50 db) | Az alkatrész és az anya, vagy az alkatrész és a csavarfej közé | Elosztja a szorítóerőt és védi a felületet. |
| Rugós alátét (50 db) | A lapos alátét és az anya közé | Rezgésnél csökkenti a meghúzás lazulását. |
Beállítás:
A készletnek nincsenek gombjai, jumperei vagy szabályozói. Az előkészítés a hossz és a szerszámok kiválasztásából áll. A csavarokhoz 2 mm-es imbuszkulcsra van szükség, az anyákhoz pedig egy megfelelő villás vagy dugókulcsra, amelyet a készlet egyik anyáján próbáljon ki.
| Rekesz | Tartalom | Tipikus használat |
|---|---|---|
| M3 x 8 | 25 csavar | Rögzítés menetes furatokba vagy rövid távtartókra |
| M3 x 10 | 25 csavar | Lapok távtartókon vagy vékony paneleken |
| M3 x 12 | 25 csavar | Lap, távtartó és anya |
| M3 x 14 | 25 csavar | Vastagabb rétegek vagy egymásra helyezett alkatrészek |
| M3 x 16 | 25 csavar | Vastag falú házak és tartók |
| M3 x 18 | 25 csavar | Vastag összeállítások vagy hosszú távtartók |
| M3 anyák | 50 anya | Ellenanya minden hosszhoz |
| Alátét | 50 lapos alátét | Az anya vagy a csavarfej alá |
| Rugós alátét | 50 rugós alátét | A lapos alátét és az anya közé |
1. lépés: mérje meg a rögzítendő alkatrészek teljes vastagságát tolómérővel.
2. lépés: adja össze a használt alátétek és az anya vastagságát.
3. lépés: adjon hozzá 1 mm szabad menetet, és válassza ki a készletből a legközelebbi hosszt, amely nagyobb vagy egyenlő az eredménnyel.
4. lépés: használat után zárja le a rekeszt, hogy ne keveredjenek a hosszúságok.
Használati példa:
Példa: 1,6 mm-es nyomtatott áramköri lap rögzítése 3 mm-es panelre négy csavarral és anyával. Válasszon M3 x 10-es csavarokat, a működés szakaszban leírt módon kiszámítva. Dugja át minden csavart a lap furatán, majd a panelen, felülről lefelé.
A panel oldalán a következő sorrendben szerelje fel a lapos alátétet, a rugós alátétet és az anyát. Kézzel csavarja fel az anyát, amíg hozzáér, majd keresztben, fokozatosan, óvatosan húzza meg mind a négy csavart. A keresztirányú húzás megakadályozza, hogy a lap megdőljön.
A végső meghúzás után a rugós alátét lapossá válik, a csavar vége pedig legalább két menetfordulattal kinyúlik az anyából. A lapnak nem szabad elmozdulnia, ha óvatosan ujjal meglöki, és a textolit nem deformálódhat a furatok körül. Ha nyomtatott áramköri lapot húz meg, álljon meg az első egyértelmű ellenállásnál.
Gyakori problémák:
Az imbuszkulcs megcsúszik a fészekben. Az ok általában egy elhasználódott vagy rossz méretű kulcs, a fészek pedig lekerekedhet. Használja a 2 mm-es kulcsot, nyomja be teljesen a fészekbe, és cserélje ki a csavart, ha a fészek már deformálódott.
A csavar nem éri el az anya menetét. Az ok, hogy a hossz túl kicsi az alkatrészek és az alátétek vastagságához képest. Térjen át a készlet következő hosszára, vagy vegye ki a rugós alátétet, ha a hely nagyon korlátozott.
A csavar beragad az anyába vagy a menetes furatba a végső meghúzás előtt. A rozsdamentes acél hajlamos a berágódásra, ha a menetek gyors forgatásnál súrlódnak egymáshoz. Lassan, kézi kulccsal csavarozzon be, és cseppentsen olajat a menetre. Ne erőltessen egy beragadt csavart, hanem csavarja ki, és ellenőrizze a menetet.
A csavar nem megy be a 3D nyomtatott alkatrész vagy a modul furatába. A furat lehet túl kicsi, vagy más menetű. Ellenőrizze a furat átmérőjét, tisztítsa meg a műanyag maradványoktól, és ne erőltesse a csavart kemény anyagú, menet nélküli furatokba.
A kötés idővel meglazul. Rezgő alkatrészeknél a szorítóerő csökken, ha hiányzik a rugós alátét, vagy ha az anyát nem húzták meg teljesen. Tegyen be rugós alátétet, és a szerelés végén húzza meg újra.
Korlátozások és tanácsok:
A készlet kizárólag 0,5 mm menetemelkedésű M3 menetet fed le, ezért nem illeszkedik más átmérőjű vagy más menetű furatokba. Az alacsony gömbös fej kis magasságú, ezért szűk helyekre alkalmas, de a 2 mm-es imbuszfészek lekerekedhet, ha túl erősen húzza meg.
Tartsa a 2 mm-es imbuszkulcsot a doboz közelében, és rendezze az alkatrészeket rekeszekbe. Ezzel a készlettel házakat, modultartókat, 3D nyomtatók szerkezeteit és projektpaneleket szerelhet össze anélkül, hogy minden hosszhoz külön alkatrészeket kellene vásárolnia.
