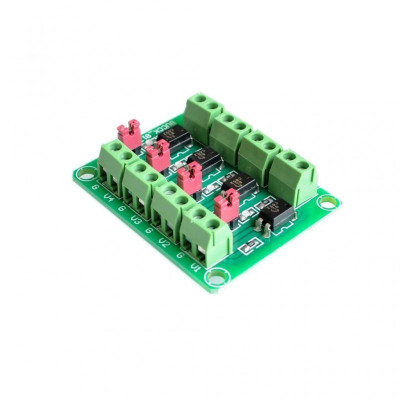

Logikpegelwandlermodul, mit Optokoppler, 4 Kanäle, PC817

Produktbilder dienen ausschließlich zu Informationszwecken und können je nach Charge und Lieferant geringfügige Unterschiede aufweisen. Produktspezifikationen und Preise können ohne vorherige Ankündigung geändert werden. Wir tun unser Bestes, um der Produktseite möglichst genaue und richtige Spezifikationen hinzuzufügen, es ist jedoch möglich, dass diese nicht ganz korrekt sind. Sollten Sie einen solchen Fall feststellen, melden Sie ihn uns bitte.

Das Produkt ist für Fachleute bestimmt und erfordert qualifiziertes und autorisiertes Personal. Dem Produkt liegt keine Montage-/Gebrauchsanleitung bei . Die Inbetriebnahme des Produktes durch nicht qualifizierte Personen führt zum Verlust der Garantie gemäß den AGB auf der Seite.

Die angegebenen technischen Spezifikationen (Strom, Leistung usw.) stellen maximale zulässige Werte unter idealen Betriebsbedingungen dar. Für einen sicheren Betrieb und eine optimale Lebensdauer wird empfohlen, das Produkt im Dauerbetrieb mit höchstens 50 % der angegebenen Maximalwerte zu verwenden.

Logikpegelwandlermodul, mit Optokoppler, 4 Kanäle, PC817, 3,3-30V

Logikpegelwandler mit PC817-Optokoppler, ideal für die galvanische Trennung von Relais und digitalen Eingängen in Arduino-Boards und anderen Mikrocontrollern. Reduziert den Einfluss von elektrischem Rauschen auf den Mikrocontroller. Bietet vier unabhängige Kanäle mit Status-LED, akzeptiert Eingangsspannungen von 3,3–24 V und Ausgangsspannungen von 3,3–30 V. Per Jumper kann zwischen gemeinsamer Masse und vollständiger Trennung an jedem Kanal gewählt werden. Betriebsfrequenz bis zu 4 kHz.

10,85 RON Bruttopreis

8,97 RON zzgl. MwSt.

(5/5) aus 1 Gesamtbewertungen
Lies die Bewertungen

Shipping by Donnerstag 27 August

This product has a warranty of 2 years.

INTERNATIONAL DELIVERY
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.

FAST DISPATCH 24H
We ship from our stock within 24H

TREUEPUNKTE
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.

Logikpegelwandlermodul mit Optokoppler, kompatibel mit Arduino und anderen Entwicklungsboards. Der Optokoppler trennt zwei Stromkreise, indem er Licht zur Informationsübertragung nutzt. Im Optokoppler befinden sich eine emittierende Diode und ein Fototransistor, die von der Außenumgebung isoliert sind. Beim Empfang von Licht von der Diode wird der Fototransistor stimuliert.

Diese Art von Optokoppler-Konverter wird verwendet, wenn einige Geräte aufgrund des von diesen Geräten erzeugten elektrischen Rauschens, das den Prozessor beeinträchtigen und die übertragenen Informationen verändern kann, isoliert vom Mikrocontroller gesteuert werden sollen.

Der von diesem Modul unterstützte maximale Strom überschreitet 50 mA nicht, weshalb der Einsatz von Transistoren erforderlich ist, wenn Sie Geräte wie Lichter oder Motoren steuern möchten.

Jeder der 4 Kanäle ist völlig unabhängig voneinander und kann daher mit völlig unterschiedlichen Spezifikationen verwendet werden.

Für jeden einzelnen Kanal gibt es einen Jumper. Wenn es angeschlossen ist, sind Eingangs-GND und Ausgangs-GND verbunden. Wenn es entfernt wird, sind die beiden GNDs vollständig isoliert.

Die Grenzfrequenz dieses Moduls beträgt 4KHz.
