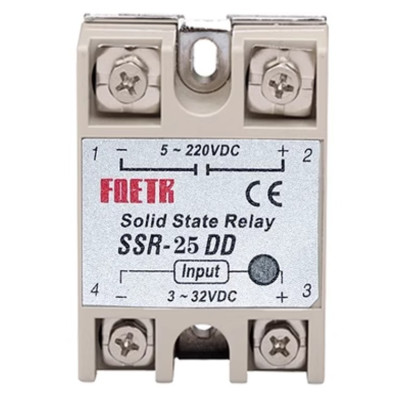

Halbleiterrelais, SSR-25DD, 25A, 5-200VDC
Halbleiter-DC/DC-Relais für präzises Schalten von Gleichstromlasten, ideal für Automatisierungs- und Industrieanwendungen. Unterstützt Ströme bis zu 25 A, steuert Spannungen von 3–32 V DC und schaltet Spannungen von 5–200 V DC. Dank kontaktloser Bauweise ist der Betrieb geräuschlos und die Lebensdauer hoch. Status-LED und Optokoppler gewährleisten sichere Steuerung und schnelle Reaktionszeit.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Halbleiterrelais SSR-25DD (DC steuert DC) zur präzisen Steuerung von Gleichstromkreisen, ideal für industrielle Anwendungen und Automatisierungsprojekte.
Es verfügt über eine Schaltkapazität von 25 A und einen weiten Eingangs- (3–32 VDC) und Ausgangsspannungsbereich (5–200 VDC) und bietet hohe Zuverlässigkeit und schnelle Reaktionszeiten, wodurch mechanische Kontakte und der mit herkömmlichen Relais verbundene Verschleiß entfallen.
Da das Relais keinen mechanischen Kontakt hat, gewährleistet es ein sicheres und geräuschloses Schalten, was eine längere Lebensdauer des Moduls bedeutet, ohne dass die Gefahr eines Verschweißens der Kontakte besteht.
Spezifikationen:
Modell: SSR-25DD
Typ: DC-DC
Maximaler Strom: 25A
Steuerspannung (Eingang): 3-32 VDC
Schaltspannung (Ausgang): 5-200 VDC
LED-Anzeige: für Betriebsstatus
Leckstrom im Ruhezustand: ≤ 4mA / ≤ 2mA
Stoppzeit: ≤ 10 ms
Dielektrischer Widerstand: 2500 VAC / 1 Minute
Isolationsstärke: 50 MΩ / 500 VDC
Betriebstemperatur: -20 °C bis 80 °C
Isolierung: Optokoppler für zusätzlichen Schutz und Sicherheit
Abmessungen: 60 x 45 x 23 mm
Verwenden:
Versorgen Sie den Relaiseingang mit einer Steuerspannung zwischen 3 und 32 VDC.
Schließen Sie den Lastkreis an die Ausgangsklemmen des Relais (5-200 VDC) an, um die Kompatibilität des 25-A-Stroms sicherzustellen.
Stellen Sie sicher, dass das Relais gut befestigt und belüftet ist, um eine Überhitzung im Dauerbetrieb mit hoher Last zu vermeiden.
Verwenden Sie die LED-Anzeige, um den Betriebsstatus des Relais zu überprüfen.
