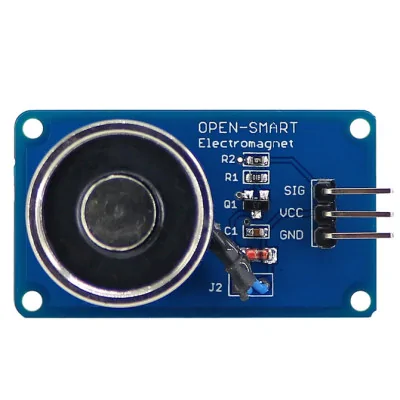

Elektromagnetischer Haltemodul, 10N, 5V
Kompakte Lösung zur Befestigung und Fixierung durch Magnetfeld, ideal für robotische Prototypen und kleine Automatisierungen. Funktioniert direkt bei 3.2-5.3 V, kompatibel mit Arduino und Raspberry Pi, bietet eine Anziehungskraft von bis zu 10 N, wird einfach über ein digitales Signal gesteuert, hat einen geringen Verbrauch von etwa 200 mA für eine einfache Stromversorgung über USB oder Batterien.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Das elektromagnetische Haltemodul ist eine kompakte und effiziente Lösung für Anwendungen, die eine mechanische Betätigung durch ein Magnetfeld erfordern.
Mit einer Versorgungsspannung von 3,2 - 5,3 VDC ist es direkt kompatibel mit Plattformen wie Arduino oder Raspberry Pi, ohne dass zusätzliche Stromversorgungsschaltungen erforderlich sind.
Mit einer Anziehungskraft von bis zu 10 N (etwa 1 kg Kraft) kann das Modul ferromagnetische Metallobjekte (Eisen, Stahl) zuverlässig heben, fixieren oder handhaben.
Die Steuerung erfolgt über ein einziges digitales Signal, und der geringe Verbrauch von 200 mA macht es geeignet für Projekte, die über USB-Quellen oder Batterien betrieben werden.
Die kompakten Abmessungen von 44 x 24 x 21 mm und das Gewicht von nur 27 g erleichtern die Integration in mechanische Strukturen, Roboterarme oder automatisierte Sortiersysteme. Das Modul ist für Bildungsanwendungen, Robotikprototypen und Kleinautomatisierungsprojekte vorgesehen.
Spezifikationen:
Betriebsspannung: 3,2 - 5,3 VDC
Stromverbrauch: 200 mA
Anziehungskraft: 10 N (1 kg)
Abmessungen: 44 x 24 x 21 mm
Gewicht: 27 g
Pinbelegung:
| Pin Nr. | Pin Name | Beschreibung |
|---|---|---|
| 1 | GND | Masse |
| 2 | VCC | 3,2 - 5,3 VDC |
| 3 | SIG | Digitales Steuersignal |
Anwendung:
Schließen Sie den GND-Pin an die Masse der Entwicklungsplatine an.
Schließen Sie den VCC-Pin an die 3,3 V- oder 5 V-Versorgung der Platine an.
Schließen Sie den SIG-Pin an einen digitalen Ausgangspin der Entwicklungsplatine an.
Setzen Sie den SIG-Pin auf HIGH, um das Elektromagnetfeld zu aktivieren und nahegelegene ferromagnetische Objekte anzuziehen.
Setzen Sie den SIG-Pin auf LOW, um das Magnetfeld zu deaktivieren und das gehaltene Objekt freizugeben.
Stellen Sie sicher, dass die Stromversorgung mindestens 200 mA liefern kann, um den ordnungsgemäßen Betrieb des Moduls zu gewährleisten.
Produs destinat utilizarii in proiecte electronice, automatizari, prototipare, educatie si cercetare.
Produsul trebuie utilizat numai conform specificatiilor tehnice mentionate in descriere si/sau in documentatia produsului.
Avertismente generale de siguranta:
Nu utilizati produsul la tensiuni, curenti sau temperaturi peste valorile specificate.
Montajul si conectarea trebuie realizate de persoane cu cunostinte tehnice minime in domeniul electric/electronic.
Evitati scurtcircuitele, inversarea polaritatii si conectarea gresita a alimentarii.
Nu lasati produsul alimentat nesupravegheat in timpul testelor.
Produsul nu este jucarie si nu este destinat copiilor.
Pentru modulele electronice, se recomanda utilizarea in carcase, panouri sau montaje protejate, dupa caz.
Identificare produs:
Denumirea produsului, codul/SKU-ul si caracteristicile tehnice sunt mentionate in pagina produsului si/sau pe eticheta ambalajului.
Producator / Importator / Distribuitor:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Website: www.sigmanortec.ro
Persoana responsabila in UE:
Sigmanortec S.R.L.
Calea Bucuresti nr. 9, Targu Jiu, Gorj, Romania
E-mail: [email protected]
Documentatie si siguranta:
Pentru informatii suplimentare, fise tehnice, declaratii de conformitate sau instructiuni, ne puteti contacta la [email protected].
// Electromagnet holding module - Arduino test example
// Activates the magnet for 3 seconds, then deactivates for 2 seconds
#define MAGNET_PIN 3
void setup() {
pinMode(MAGNET_PIN, OUTPUT);
digitalWrite(MAGNET_PIN, LOW);
}
void loop() {
digitalWrite(MAGNET_PIN, HIGH); // Activate magnet
delay(3000);
digitalWrite(MAGNET_PIN, LOW); // Deactivate magnet
delay(2000);
}
