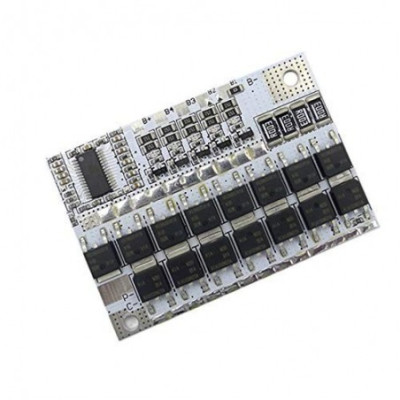

BMS-Modul mit Balance, 4S, einstellbar 3S, 5S Lithium, 16,8V, 100A
Verwaltet und schützt Li-Ion- und LiPo-Akkus zwischen 3S und 5S, werkseitig auf 4S 16,8 V eingestellt, mit aktivem Zellausgleich für längere Akkulaufzeit. Bietet Schutz vor Überladung, Tiefentladung und Überstrom bis 100 A, unterstützt Dauerladung mit 40 A, kann zur Stromoptimierung an zwei oder denselben Port angeschlossen werden und verfügt über einen Eingang für einen NTC-Thermistor zum Schutz vor Überhitzung.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
BMS-Modul, einstellbar zwischen 3S und 5S, werkseitig auf 4S eingestellt, für Lithiumbatterien mit einer Nennspannung von 3,7V und einer maximalen Ladespannung von 4,2V pro Zelle.
Das Modul bietet die Möglichkeit, einen NTC-Thermistor für die Übertemperaturschutzfunktion hinzuzufügen.
Das Board kann in zwei Konfigurationen verwendet werden: Split und Same Port (siehe Abbildung unten für die beiden Konfigurationen). Im Split-Modus wird ein höherer Dauerentladestrom unterstützt als im Same-Port-Modus.
Die Einstellung des Moduls in einer anderen Konfiguration als der im Werk erfolgt durch eine Brücke zwischen den Pads B1 und B2. In der 5S-Konfiguration gibt es keine Verbindungen zwischen den Wäldern. In der 4S-Konfiguration gibt es in B1 nur eine Brücke. In der 3S-Konfiguration gibt es eine Brücke in B1 und B2. Die Brücke kann auch mit einem SMD-Widerstand mit einem Wert von 0Ω hergestellt werden.
Spezifikationen in der Werkskonfiguration:
Nennspannung: 14,8 VDC
Anzahl der Zellen: 4
Ladespannung: 16,8 VDC
Ladespannungsschutz: 4,21 - 4,29 VDC
Ladewiederherstellungsspannung: 4,14 - 4,24 VDC
Lastschutzverzögerung: 500 - 1500 mS
Entladespannungsschutz: 2,72 - 2,88 VDC
Entladungswiederherstellungsspannung: 2,9 - 3,1 VDC
Verzögerung des Wiederherstellungsschutzes: 500–1500 ms
Entladestromschutz: 100A
Verzögerung des Entladestromschutzes: 100 - 300 mS
Nomineller Dauerentladestrom Split- Modus: 50 A
Nomineller Dauerentladestrom, Same-Port -Modus: 40 A
Dauerladestrom: 40A
Stromlastschutzverzögerung: 10–30 ms
Ruhestrom: 17uA
Temperaturschutz: Ja, es verfügt über eine NTC-Sondenschnittstelle
Abschaltschutz: Ja
Kurzschlussschutz: NEIN
Überstrom-Wiederherstellungsmodus: Lasttrennung
Balance-Funktion: Ja
Ausgleichsspannung: 4,18 VDC
Zellausgleichsstrom: 60 mA
Arbeitstemperatur: -20°C - +65°C
Lagertemperatur: -40°C - +85°C
Abmessungen mm: 62 x 42 x 4 mm
Anweisungen zur Konfigurationsänderung:
5S: B1 und B2 frei, auf dem Foto hervorgehobene Wälder ( Hanginf Short) frei.
4S: B1 kurz, kurzes Pad von links nach kurz hängend , rechts frei.
3S: B1 und B2 kurz, Pad Hängend kurz von rechts kurz, links frei
- Technologie
- Lithium-Ionen
- Lastspannung
- 12,6 VDC
16,8 VDC
21,0 VDC - schwanken
- Ja
- Nennstrom
- 100A
- Anzahl der Zellen
- 3S
4S
5S
