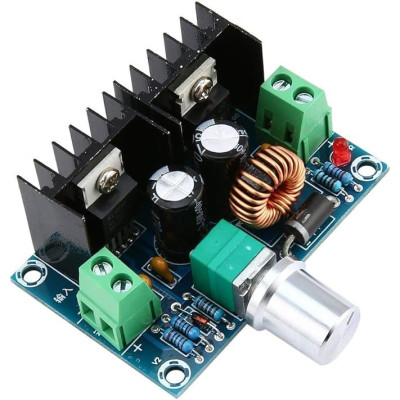

Abwärtsmodul, XH-M401, 4-40V auf 1,25-36V, 8A, 200W
DC/DC-Abwärtswandler zur Spannungsreduzierung von 4–40 V auf 1,25–36 V mit Feineinstellung über das Potentiometer. Belastbar bis 8 A und 200 W. Er bietet einen Wirkungsgrad von bis zu 94 % und einen stabilen Betrieb bei 180 kHz und eignet sich ideal für die Stromversorgung elektronischer Geräte und DIY-Projekte. Überstrom-, Übertemperatur- und Kurzschlussschutz gewährleisten einen zuverlässigen Betrieb.
Shipping by Donnerstag 27 August
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
Sie erhalten bei jeder Bestellung Punkte im Wert von 5 %.
Abwärtswandler-Modul, DC-DC, XH-M401, das den Reglerchip XL4016E1 verwendet und eine kostengünstige Lösung für Anwendungen bietet, die eine präzise und zuverlässige Spannungsanpassung über einen weiten Bereich erfordern. Es ermöglicht eine stufenlose Einstellung der Ausgangsspannung zwischen 1,25 und 36V bei einem maximalen Strom von 8A, ideal für Geräte mit hohem Leistungsbedarf.
Empfohlen für den Langzeitbetrieb bei einem Strom von bis zu 5A, um eine optimale Lebensdauer sicherzustellen.
Dieses Modul ist mit mehreren integrierten Schutzfunktionen ausgestattet, einschließlich Überstrom-, Übertemperatur- und Kurzschlussschutz. Zur besseren Kühlung wird bei hohen Lasten die Verwendung eines externen Lüfters empfohlen, was die Zuverlässigkeit und Sicherheit im Betrieb erhöht.
Das Modul verwendet PWM-Modulation mit einer Frequenz von 180 kHz und einen dualen MBR10200-Gleichrichter zur Anpassung der Ausgangsspannung.
Die Spannungsregelung ist intuitiv und erfolgt über einen Einstellknopf, der eine schnelle Anpassung oder Abschaltung der Ausgangsspannung ermöglicht. Dieses Modul bietet eine Wirkungsgrad von bis zu 94%.
Spezifikationen:
Modell: XH-M401, HW-439
Typ: Buck
Eingangsspannung: 4 - 40V DC
Ausgangsspannung: DC 1,25 - 36V (einstellbar)
Regelart: PWM-Modulation
Ausgangsstrom: maximal 8A (für Dauerbetrieb empfohlen 5A)
Leistung: 200W
Wirkungsgrad: 94%
Schaltfrequenz: 180 kHz
Abmessungen: 61 x 41 x 27 mm
Anwendung:
Stellen Sie sicher, dass die Eingangsstromquelle stabil ist und 40V nicht überschreitet. Schließen Sie die Eingangs- und Ausgangsklemmen korrekt entsprechend der auf der PCB angegebenen Polarität an.
Verwenden Sie den Einstellknopf, um die Ausgangsspannung auf den gewünschten Wert zwischen 1,25 und 36V einzustellen. Überwachen Sie die Spannung mit einem Voltmeter, um die gewählte Spannung zu bestätigen.
Bei Strömen über 5A verwenden Sie einen externen Lüfter, um Überhitzung zu vermeiden und eine optimale Leistung aufrechtzuerhalten.
Für den Langzeitbetrieb überprüfen Sie das Modul und das Kühlsystem, um Überhitzung zu verhindern.
- Spannung
- ANZEIGE
- Versorgungsspannung
- 4
- Maximale Eingangsspannung
- 40
- Minimale Ausgangsspannung
- 1
- Maximale Ausgangsspannung
- 36
- Quellentyp
- absteigen
- Aktuelle Anpassung
- Nicht
- Spannungseinstellung
- Ja
- Anpassungstyp
- Variable
- Maximaler Ausgangsstrom
- 8
