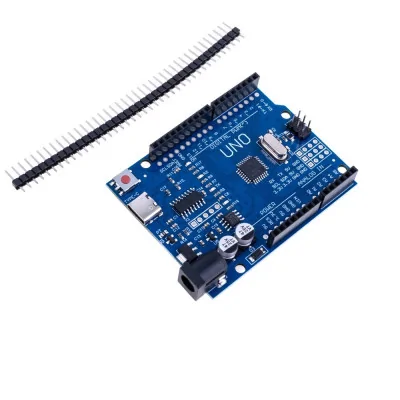

Placa dezvoltare UNO R3, Arduino Compatibil, ATmega328p, CH340G, cu bara pini, Type-C

Aceasta placa de dezvoltare compatibila Arduino UNO R3 este o solutie practica si accesibila pentru proiecte de electronica, automatizare, robotica si invatare. Integreaza microcontrollerul ATmega328P si permite programarea directa prin port USB Type-C, cu ajutorul circuitului CH340G care realizeaza comunicarea dintre calculator si microcontroller. Este potrivita atat pentru incepatori, cat si pentru utilizatori avansati care doresc o platforma stabila si usor de utilizat.

Placa functioneaza la tensiune logica de 5V si ofera un numar generos de pini digitali si analogici, fiind potrivita pentru conectarea senzorilor, modulelor, releelor, afisajelor si altor periferice. Dispune de 14 pini digitali de intrare sau iesire, dintre care 6 pot fi folositi pentru PWM, precum si de 6 pini analogici A0-A5. In plus, sunt disponibile iesiri de 3.3V si 5V pentru alimentarea modulelor compatibile.

Programarea se face prin USB, iar pentru recunoasterea corecta de catre calculator poate fi necesara instalarea driverului CH340. In general, acesta este instalat odata cu Arduino IDE, insa in unele cazuri placa poate fi incompatibila cu anumite versiuni mai noi ale driverului, motiv pentru care se recomanda utilizarea versiunii indicate in sectiunea de download a produsului. Alimentarea se poate face direct prin USB la 5V sau prin pinul Vin ori mufa dedicata, in intervalul 7-12V, cu 9V recomandat pentru functionare stabila.

Pentru incarcarea codului este necesar driver CH 340 (download Driver). De regula driverul se instaleaza o data cu instalarea programului Arduino IDE, folosit pentru programarea placii (download Arduino IDE). Placa poate fi incompatibila cu ultima versiune a driverului CH340 (2023). Descarcati driverul din sectiunea Download.

Specificatii:

Microcontroller: ATmega 328p

Chip USB: CH340G

Tensiune logica: 5V

Tensiune alimentare: 5V pe USB, 7-12V pe mufa, Vin (coborator tensiune ams1117 integrat), recomandat 9V

Mufa USB: Type-C

Pini Digitali Input/Output: 14

Pini Digitali cu PWM: 6

Pini Analogici: 6 (A0 la A5)

Pini iesire 3.3V si 5V

Memorie: 32KB (o parte este folosita de bootloader)

Clock Speed (frecventa): 16MHz

Pinout:

Utilizare:

Placa se utilizeaza pentru dezvoltarea si testarea rapida a proiectelor electronice bazate pe controller ATmega328P. Este potrivita pentru controlul senzorilor, LED-urilor, modulelor de comunicatie, afisajelor, motoarelor, releelor si altor componente uzuale din ecosistemul Arduino.

Pentru utilizare, placa se conecteaza la calculator prin cablul USB Type-C, apoi se selecteaza modelul corespunzator in Arduino IDE si portul serial detectat de sistem. Daca placa nu este recunoscuta corect, trebuie instalat driverul CH340 corespunzator. Dupa instalare, codul poate fi incarcat direct prin USB, fara programator extern.

Placa poate fi alimentata direct prin portul USB la 5V sau dintr-o sursa externa de 7-12V conectata la Vin sau la mufa de alimentare. Pentru functionare stabila se recomanda o tensiune de 9V atunci cand se foloseste alimentare externa. La conectarea modulelor si senzorilor trebuie respectata tensiunea logica de 5V a placii, iar consumatorii mai puternici trebuie alimentati separat daca depasesc capacitatea sursei disponibile pe placa.

Continut:

1 x Placa UNO R3

1 x Bara pini tata
