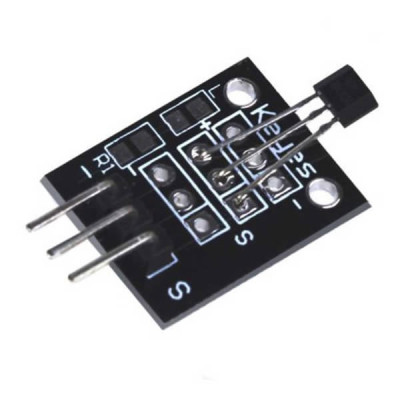

Hall érzékelő, analóg, mágneses, KY-035, 5V
Hall-analóg modul a mágneses tér intenzitásának és polaritásának mérésére, ideális mágnesek, pozíció vagy forgás érzékelésére Arduino, ESP32 és ESP8266 projektekben. 2,7-6V között működik, lineáris analóg kimenetet biztosít, referenciajel a táplálási feszültség felénél, alacsony fogyasztás kb. 6 mA, kompakt kialakítás a könnyű integráció érdekében.
Shipping by csütörtök 27 augusztus
Nemzetközi gyors szállítás az EU-n belül. Ingyenes szállítás 100 EUR feletti megrendelések esetén a legtöbb EU-országban.
24 órán belül szállítunk raktárunkból
Minden rendelés után pontokat kap, a rendelés értékének 5%-ában.
KY-035 érzékelő modul, analóg, kompatibilis Arduino és más fejlesztői lapokkal, amely a Hall-effektust használja a közvetlen környezetében lévő mágneses mezők érzékelésére és mérésére.
Ellentétben a hasonló digitális érzékelőkkel, mint a KY-003, ez a modul részletesebb olvasatokat kínál a mágneses mező intenzitásáról és polaritásáról, ami alkalmassá teszi olyan alkalmazásokhoz, amelyek pontos információkat igényelnek a mágneses mező változásairól.
Amikor nem érzékel mágneses mezőt, a modul kimeneti jele megközelítőleg az alkalmazott tápfeszültség felének felel meg. Mágneses mező jelenlétében a jel a mágnes polaritásától és közelségétől függően változik, megfelelően növekedve vagy csökkenve.
A népszerű mikrovezérlő platformokkal, mint az Arduino, ESP32 és ESP8266 kompatibilis KY-035 különféle elektronikai projektekbe integrálható, hogy érzékelje a mágneses mezők polaritásának és intenzitásának változásait.
Műszaki adatok:
Üzemi feszültség: 2.7V – 6V
Használt érzékelő: 49E Lineáris Hall-érzékelő
Energiafogyasztás: ~6mA
Érzékenység: 1.4 - 2.0mV/GS
Üzemi hőmérséklet: -40°C-tól 85°C-ig
Méretek mm-ben: 18.5 x 15mm
Csatlakoztatás:
Csatlakoztassa a tápfeszültség lábát (középső láb) az Arduino +5V-hoz.
Csatlakoztassa a földelést (-) az Arduino GND-hez.
Csatlakoztassa a jel lábát (S) az Arduino A0-hoz.
Példa kód:
Ez az egyszerű analóg érték olvasási kód lehetővé teszi a KY-035 által érzékelt jelértékek olvasását és megjelenítését a mágneses mező polaritása és intenzitása alapján.
|
int sensorPin = A0; // A mágneses érzékelőhöz csatlakozó láb int val; // Az olvasott értékeket tároló változó void setup() { pinMode(A0, INPUT); // Az analóg láb bemenetként beállítása Serial.begin(9600); // Soros kommunikáció inicializálása } void loop() { val = analogRead(sensorPin); // Az érzékelő értékének beolvasása Serial.println(val); // Az érték megjelenítése a soros porton delay(100); } |
A mágneses mező intenzitásának és polaritásának változásainak könnyebb megfigyeléséhez használja az Arduino IDE Serial Plotter funkcióját.
Megjegyzések:
Raspberry Pi felhasználók számára külső analóg-digitális átalakító modul szükséges az analóg jel értelmezéséhez, mivel ez a lap nem rendelkezik analóg bemenetekkel.
