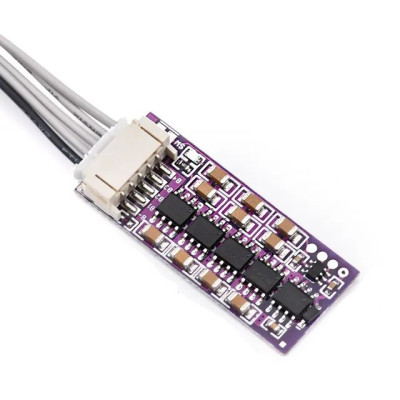

Modulo di bilanciamento attivo, LiFePo4 e Li-Ion, 1,5 A, 4S
Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.
Spediamo dal nostro magazzino entro 24 ore
Tutti gli ordini minimo 100€
Il modulo di bilanciamento capacitivo attivo per batterie LiFePo4, progettato per garantire una distribuzione uniforme della tensione tra le celle della batteria al litio in un pacco, eliminando il rischio di squilibrio. Con una corrente di bilanciamento fino a 1,5 A e una precisione di 3 mV, questo modulo offre elevata efficienza e stabilità, con un consumo energetico minimo, essendo ideale per la manutenzione del pacco batteria, progetti fai da te o usi all'interno dei pacchi PACK.
Il sistema utilizza condensatori ceramici ad alta frequenza e bassa resistenza per stabilità e affidabilità a lungo termine. La corrente massima di 1,5A viene raggiunta quando c'è una differenza di pressione (tensione in questo caso) tra due batterie adiacenti. man mano che le tensioni si avvicinano, la corrente diminuisce.
A differenza del bilanciamento resistivo passivo, che genera calore e ha un rendimento inferiore, il modulo capacitivo attivo offre bassi consumi ed elevata precisione, senza generare il calore di un modulo passivo.
Il modulo è compatibile sia con le classiche batterie al Litio (Ternar) da 4,2V che con quelle al Litio Ferro Fosfato (LiFePO4) da 3,6V per cella. Il modulo esegue solo il trasferimento di energia tra celle adiacenti fino al raggiungimento dell'equilibrio tra le celle, indipendentemente dalla tensione (massimo 4,2 V) o dalla loro tipologia.
Il modulo è protetto da scariche eccessive grazie alla funzione di protezione ibernazione, attivata automaticamente quando la tensione scende al di sotto di 2,5 V. Inoltre è necessario rispettare le regole di cablaggio: un errato collegamento del filo da 0V (totalmente negativo) può portare a danni alla scheda. L'utilizzo del cavo di alimentazione è efficace quando la lunghezza è la minore possibile, consigliando il cavo da 30 cm incluso.
Per evitare danni al modulo, si consiglia di conservarlo in un ambiente asciutto, a temperature di esercizio comprese tra 30-45°C. Ogni modulo è rigorosamente testato per garantire una durata di vita dei condensatori compresa tra 3 e 5 anni, potendo durare anche di più in normali condizioni di utilizzo.
La scheda è dotata di un LED che segnala l'operazione di bilanciamento delle celle, fornendo un chiaro indicatore visivo.
Specifiche:
Tipi supportati: 3S
Compatibilità: batterie al litio (litio-ferro-fosfato e litio ternario)
Corrente di bilanciamento massima: 1,5 A (a seconda della differenza di tensione)
Precisione del bilanciamento: 3mV
Connettori cavo: 22AWG, lunghezza 30 cm
Consumo energetico: 1,5 mA durante il funzionamento, 5 µA in modalità ibernazione
Temperatura di funzionamento: 30-45°C
Dimensioni: 30 x 17 mm
Utilizzo:
Collegare il modulo partendo da 0V (negativo totale) e proseguire secondo l'ordine specificato fino all'ultima batteria. Qualsiasi errore nel collegamento del filo può portare al guasto della scheda.
La lunghezza del cavo in dotazione (22AWG) è sufficiente. Si raccomanda che la lunghezza sia la più corta possibile per ottenere prestazioni migliori, considerando il fatto che lunghezze maggiori aumentano la resistenza del filo.
Assicurarsi che i moduli siano collegati correttamente e che la tensione di ciascuna cella sia conforme alle specifiche della batteria.
Contenuto della confezione:
1 x modulo circuito di bilanciamento attivo
1 x Cavo di collegamento 22AWG, lunghezza 30 cm
