SPP, PPM, PWM, SBUS Konvertermodul, 8 Kanäle, 3,3-20V
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
All orders minimum 100€

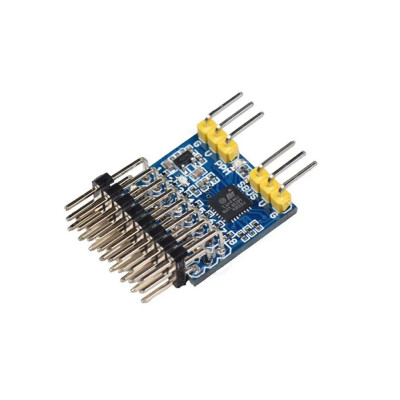

Das SPP-Konvertierungsmodul von JHEMCU zur Konvertierung mehrerer Signale. Mit einem breiten Spannungsdesign bis zu 20 V und einem 32-Bit-Mikrocontroller sorgt dieser Konverter im Vergleich zu 8-Bit-Mikrocontrollern für überlegene Stabilität und Geschwindigkeit und erkennt Eingangssignale automatisch. Es ist ideal für Systeme, die eine schnelle und sichere Umwandlung von PPM-, PWM- und SBUS-Signalen erfordern, und eignet sich aufgrund seiner Kompatibilität mit verschiedenen Empfängertypen für ein breites Anwendungsspektrum.
Bietet eine LED-Anzeige zur schnellen Anzeige, ob ein Signal verwendet wird oder kein Signal vorhanden ist, für eine schnelle Fehlerbehebung.
Technische Spezifikationen:
Marke: JHEMCU
Eingangsspannung: 3,3–20 V
Strom: 15 mA
Abmessungen: 21 x 21 mm
Gewicht: 4,1 g
Kanäle: 8 Kanäle (I/O)
Akzeptierte Eingangssignale:
PPM (CPPM): Gemeinsames Empfängersteuersignal
PWM: Standardsignal für Empfänger
SBUS: Kompatibel mit der R7008SB-Serie, FrSky usw.
Funktionen:
Automatische Signalkonvertierung: Automatische Erkennung des Eingangssignals zur Konvertierung ohne manuelles Umschalten.
Mehrere gleichzeitige Konvertierungen:
SBUS-Signaleingang → PWM- und PPM-Signalausgang
PWM-Signaleingang → PPM- und SBUS-Signalausgang
PPM-Signaleingang → PWM- und SBUS-Signalausgang
Signal-LED-Anzeige: Jedes Signal verfügt über eine eigene Anzeige:
Wenn kein Eingangssignal vorhanden ist, leuchten alle drei Anzeigen (PPM – grün, SBUS – blau, PWM – rot).
Die Anzeige des Eingangssignals blinkt und die des Ausgangssignals leuchtet konstant und ermöglicht so eine einfache visuelle Überwachung des Gerätestatus.
Kanäle:
Kanäle 1–8: Akzeptieren PWM-Signale als Ein- oder Ausgang
SBUS-Kanal: SBUS-Signal als Ein- oder Ausgang akzeptieren
PPM-Kanal: PPM-Signal als Ein- oder Ausgang akzeptieren
Verkabelungsanleitung:
PWM-Eingang: Kanäle 1-8 als PWM-Eingang → Ausgang auf PPM-Kanal und SBUS-Kanal.
PPM-Eingang: PPM-Kanal als Eingang → PWM-Ausgang auf den Kanälen 1-8 und SBUS-Ausgang.
SBUS-Eingang: SBUS-Kanal als Eingang → PWM-Ausgang auf den Kanälen 1-8 und PPM-Ausgang.
Lieferinhalt:
1 x SPP-Konvertierungsmodul
1 x gerader Stecker mit 8P2,54MM3-Pins
1 x Satz Stifte 8P2.54MM3
1 x Satz Stifte 6P*2,54MM
1 x gerader Stecker mit 6P*2,54 mm Stiften
