8-Kanal Relaismodul, mit Optokoppler, Low Level, 5V
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
All orders minimum 100€

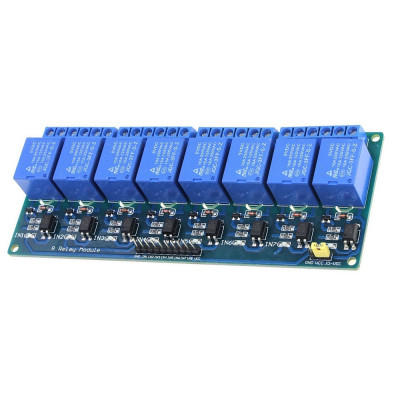

Modul mit 8 Relais mit Optokoppler. Das Modul verfügt über gruppierte Strom- und Signalpins auf der Platine und neben dem Relaissockel befinden sich die entsprechenden Schraubklemmen (NC, NO und COM). Diese Relais ermöglichen die Ansteuerung von Verbrauchern bis 250VAC und 10A.
Spezifikationen:
Versorgungsspannung: 12 VDC
Logikspannung: 12 VDC
Betätigung: Low-Pegel, Active Low an den Pins IN1-IN8
Anzahl der Relais: 8
Gesamtabmessungen mm: 138 x 56 x 18,5 mm
Befestigungslöcher: 4 mit einem Durchmesser von 3,1 mm
Verwenden:
Die Platine arbeitet mit einer logischen Spannung von 12 VDC, daher muss der VCC- und JD-VCC-Jumper entfernt werden, und die 12 VDC-Stromversorgung erfolgt über die GND- und JD-VCC-Pins (von der Jumper-Position aus).
Im Diagramm unten, neben dem Jumper, beträgt die Spannung 12 VDC, nicht 5 V.
