Umkehrbarer Gleichstrommotor-Controller, Überstromschutz, 10 A, 12 V
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
All orders minimum 100€
Stromregelungs- und Schutzmodul für Gleichstrommotoren (Bürstenmotoren), das einen vollständigen Schutz von 12-VDC-Bürsten-Gleichstrommotoren vor Überlastung, übermäßigen Strömen und Kurzschlüssen gewährleistet. Die Geräte kombinieren Zuverlässigkeit mit fortschrittlicher Funktionalität und eignen sich ideal für industrielle Anwendungen, Automatisierungs- oder Heimwerkerprojekte.
Es verfügt über die Möglichkeit, die Drehrichtung des Motors (vorwärts/rückwärts) und zwei wählbare Betriebsmodi (nicht blockierend und selbsthemmend) zu steuern. Dieses Modul ist die optimale Lösung für eine sichere und präzise Steuerung von Gleichstrommotoren.
Das Modul unterstützt einen MAXIMALEN Strom IN KURZEN SPITZEN BIS ZU 10A, JEDOCH NICHT MEHR ALS 3A IM DAUERBETRIEB!

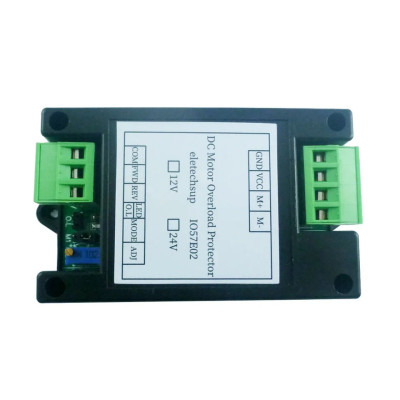

Das Modul wird mit einem Gehäuse (97 x 50 x 32 mm) mit Montagewinkel auf der Schiene geliefert. Die integrierte LED-Anzeige erleichtert die Überwachung des Betriebs in Echtzeit und die Einstellung des Schutzstroms zwischen 0,2 A und 10 A (über das integrierte Potentiometer) bietet Flexibilität für verschiedene Anwendungen. Sein Eigenverbrauch ist gering (40 mA, ohne Motor), es ist eine effiziente Wahl für den Motorschutz.
Die Richtungssteuerung kann über Tasten oder Mikrocontroller konfiguriert werden.
Spezifikationen:
Versorgungsspannung: DC 12VDC
Kompatibler Motor: 12 VDC bürstenbehafteter Gleichstrommotor
Maximaler Strom: 10A kurzzeitig, 3A langfristig
Einstellbereich des Schutzstroms: 0,2 A – 10 A
Motorsteuerung: Vorwärts-/Rückwärtsrichtung
Betriebsarten: Nicht verriegelnd, selbstverriegelnd
Griff: Auf der Schiene
Abmessungen mm: 97 x 50 x 32 mm
Verwenden:
Schließen Sie die Modulklemmen gemäß den Spezifikationen an:
M+ und M- für den Motoranschluss.
VCC (+) und GND (-) für die Stromversorgung.
FWD- und REV-Pins zur Steuerung der Motorrichtung.
Wählen Sie mit dem MODE-Jumper den gewünschten Arbeitsmodus (Momentan/Selbstsperrend).
Verwenden Sie das ADJ-Potentiometer, um die Schutzstromgrenze je nach Anwendungsanforderungen zwischen 0,2 A und 10 A einzustellen.
Im Falle einer Überlastung zeigt das OL-Signal die Aktivierung des Schutzes an.
Nachfolgend finden Sie ein Beispiel für Anschluss- und Richtungssteuerungsmöglichkeiten über Tasten oder MCU. ACHTUNG, DIE STROMVERSORGUNG BETRIFFT 12VDC!
Pinbelegung:
M-: Minuspol des Motors
M+: Pluspol des Motors
VCC: Positiver Stromversorgungsanschluss (Stromversorgung +)
GND: Minuspol der Stromversorgung (Stromversorgung -)
COM: Gemeinsamer Steuersignalanschluss (GND)
FWD: Vorwärtssteuerung
REV: Rückwärtssteuerung
LED: Stromversorgungsanzeige
OL: Überlastschutz-Ausgangssignal (Überlastsignalausgang)
MODUS: Auswahl des Arbeitsmodus (Auswahl des Momentan-/Selbstsperrmodus)
ADJ: Überlaststromregelung
