BLDC-Steuermodul, 3 Phasen, 400W, 9-60V, Motortreiber, mit Hallsensor
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
All orders minimum 100€

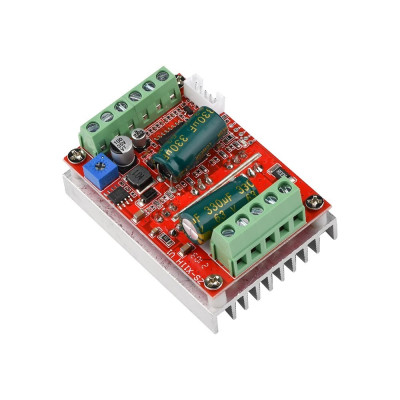

400-W-Gleichstrom-Bürstenlosmotor-Controller mit Hall-Sensoren, Modell ZS-X11H V1, zur präzisen Steuerung bürstenloser Elektromotoren. Dieses Modul unterstützt einen breiten Eingangsspannungsbereich von 6 V bis 60 V und kann einen Strom von bis zu 20 A Spitze verarbeiten, was es ideal für robuste und vielfältige Anwendungen macht.
Ausgestattet mit Eingängen für externe Signale und einem integrierten Potentiometer zur Drehzahlregulierung bietet der Controller Flexibilität und hohe Kontrolle im Motorbetrieb. Mit Überstromschutzfunktionen und der Möglichkeit, Vorwärts-, Rückwärts- und Bremsfunktionen zu verwalten, sorgt es für Sicherheit und Effizienz im Einsatz.
Spezifikationen:
Modell: ZS-X11H V1
Betriebsspannung: 6–60 V
Maximaler Strom: 16 A (nominal), 20 A (Spitze)
Maximale Leistung: 400 W
Überstromschutz: Ja
Abmessungen: 63 x 45 x 31 mm
Verwenden:
Prüfen und Anschließen: Stellen Sie sicher, dass die Motor- und Steuerungsschnittstellen übereinstimmen. Der bürstenlose Motor muss über drei Phasenleitungen und fünf Hallleitungen verfügen.
Schließen Sie die Motorphasenleitungen (MA, MB, MC) an die Steuerung an.
Verbinden Sie die Hall-Leitungen des Motors mit den entsprechenden Anschlüssen am Controller (Ha, Hb, Hc).
Schließen Sie externe Signalquellen ganz nach Ihren Bedürfnissen an:
PWM zur Geschwindigkeitsregelung (2,5–5 V, 50 Hz–20 kHz).
Analog zur Geschwindigkeitsregelung (0-5V).
Externe Schalter zur Lenk- und Bremssteuerung.
Erste Tests:
Verwenden Sie bei der ersten Inbetriebnahme Niederspannung und Schwachstrom, um die Anschlüsse und den korrekten Betrieb zu überprüfen.
Ändern Sie die Reihenfolge der Hall-Linien, wenn der Motor nicht richtig funktioniert, bis Sie einen optimalen Betrieb erreichen.
Täglicher Gebrauch:
Überwachen Sie den Betrieb, um ungewöhnliches Verhalten zu erkennen.
Überschreiten Sie nicht die angegebenen Spannungs- und Stromparameter, um Schäden an der Steuerung oder dem Motor zu vermeiden.
Vorsichtsmaßnahmen:
Stromkreisschutz: Es wird empfohlen, den Stromkreis mit einer Sicherung zu versehen.
Polarität der Stromversorgung: Eine Umkehrung der Polarität kann zu irreversiblen Schäden führen. Überprüfen Sie die Anschlüsse vor dem Einschalten.
Erstprüfung: Beginnen Sie mit der Prüfung mit niedrigen Spannungen und Strömen, um Schäden vorzubeugen, bevor Sie mit voller Kapazität arbeiten.
