Audio-Lautsprecher-Schutzmodul, Einschaltverzögerung, 12–18 VAC, 300 W
International fast shipping within EU. Free Shipping for orders above 100 EUR in most EU countries.
We ship from our stock within 24H
All orders minimum 100€

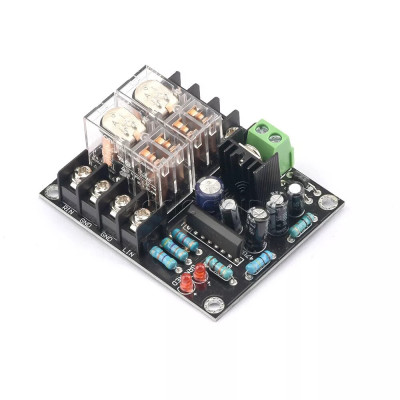

Audio-Lautsprecher-Schutzplatine, unerlässlich zum Schutz des Audiosystems vor Einschaltströmen und Gleichstromfehlern. Dieses Modul bietet zuverlässige Funktionalität und ein einfaches Design und integriert eine Einschaltverzögerung von ca. 3 Sekunden sowie einen Gleichstromschutz bei einem Schwellenwert von ca. 1 V.
Es ist mit zwei Omron-Relais ausgestattet und mit den meisten Audioverstärkern im Spannungsbereich von 12–18 V AC kompatibel. Die LED-Anzeige leuchtet im Normalbetrieb und erlischt, wenn der Schutz greift. Das Netzteil benötigt eine Spannung von 12-18V AC und einen SEPARATEN STROMKREIS , SONST WIRD ES BESCHÄDIGT.
Die Einschaltverzögerung beträgt ca. 3 Sekunden und es werden 2 Kanäle mit jeweils bis zu 300 W unterstützt, für die Eingangs- und Ausgangsanschlüsse mit Schraubbefestigungen direkt auf der Platine vorhanden sind.
Nicht mit einem Schaltkreis mit zwei aktiven Signalen vom Typ BTL (Bridge-Tied Load) verwenden, der die Ausgangsleistung erhöht, ohne eine höhere Spannungsquelle zu verwenden, durch die ein Signal unter Verwendung der Potenzialdifferenz zwischen den beiden Signalen an beide Enden des Lautsprechers angelegt wird.
Spezifikationen:
Versorgungsspannung: 12-18V AC ( unabhängige Stromversorgung )
Maximal unterstützte Leistung: 300 W x 2
Modell: UPC1237
Schutzart: Anlaufverzögerung und DC-Schutz
Verwendete Relais: Dual Omron Relais, Parallelschaltung
Kompatibilität: Die meisten Audioverstärker ( nicht kompatibel mit BTL-Schaltungen )
Verwenden:
Schließen Sie die Platine über einen unabhängigen Stromversorgungskreis an eine 12–18 V Wechselspannungsquelle an. VERWENDEN SIE NICHT DAS GLEICHE STROMVERSORGUNG WIE DEN VERSTÄRKER!
Stellen Sie für einen optimalen Betrieb sicher, dass die Verbindungen korrekt sind. NICHT IN BTL-SCHALTKREISEN VERWENDEN!
Anzeige-LED Leuchtet bei Normalbetrieb und erlischt, wenn der Schutz aktiviert ist.
